Типовые конфигурции использования сервера
Конфигурация Описание Схема Скачать

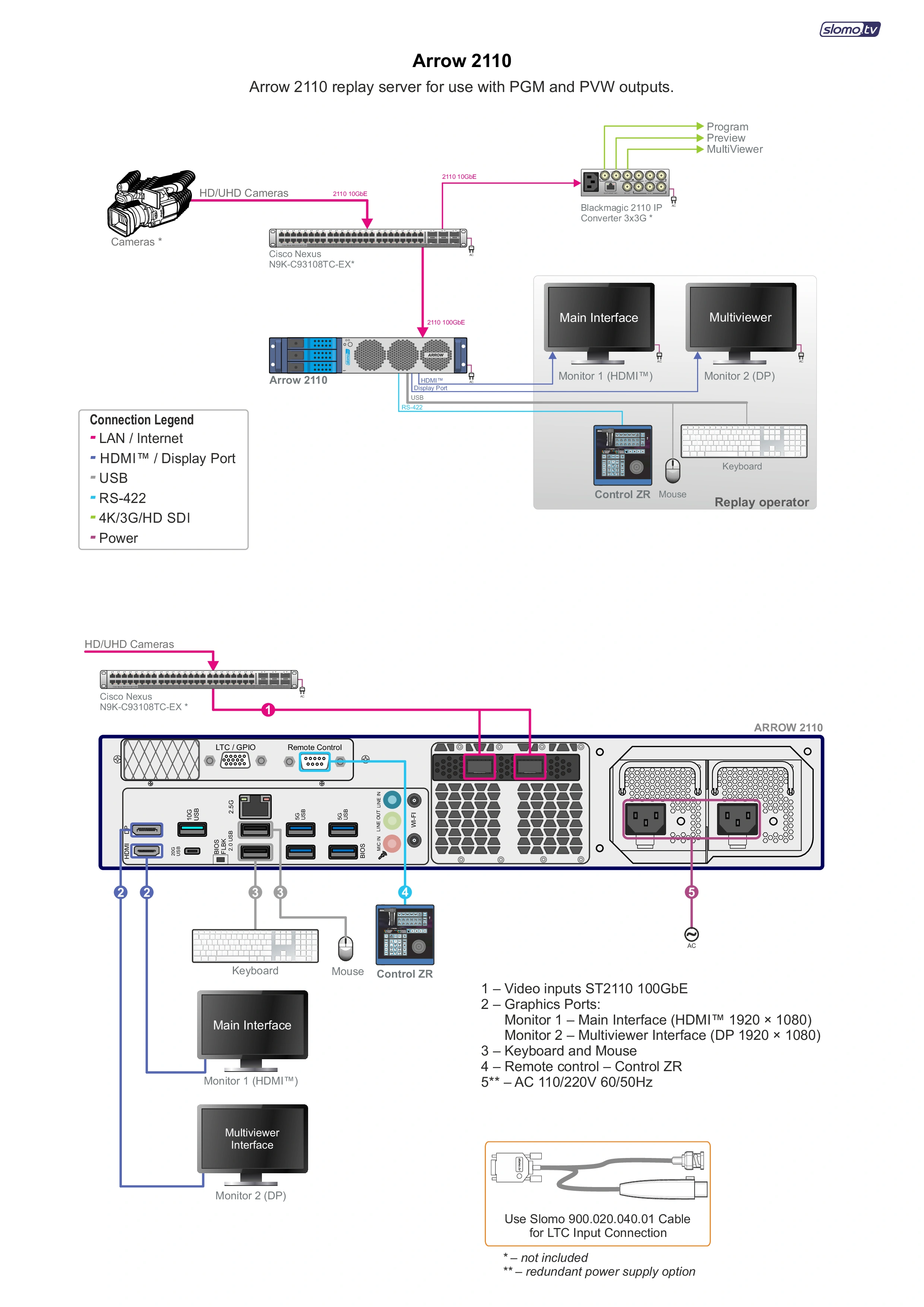

Повторная конфигурация для работы с сигналами по стандарту ST 2110 Пример использования 2U сервера Arrow 2110 для работы с сигналами с камер по стандарту ST 2110 (до 32 каналов HD / до 8 каналов UDH). Графический порт 1 – Основной интерфейс. Графический порт 2 – интерфейс Мультивьювер. SDI преобразователь для выходов Program, Preview и Multiviewer. Повторный пульт Control-ZR. Редундантный блок питания – опция.
Конфигурация может использоваться для организации спортивных повторов.

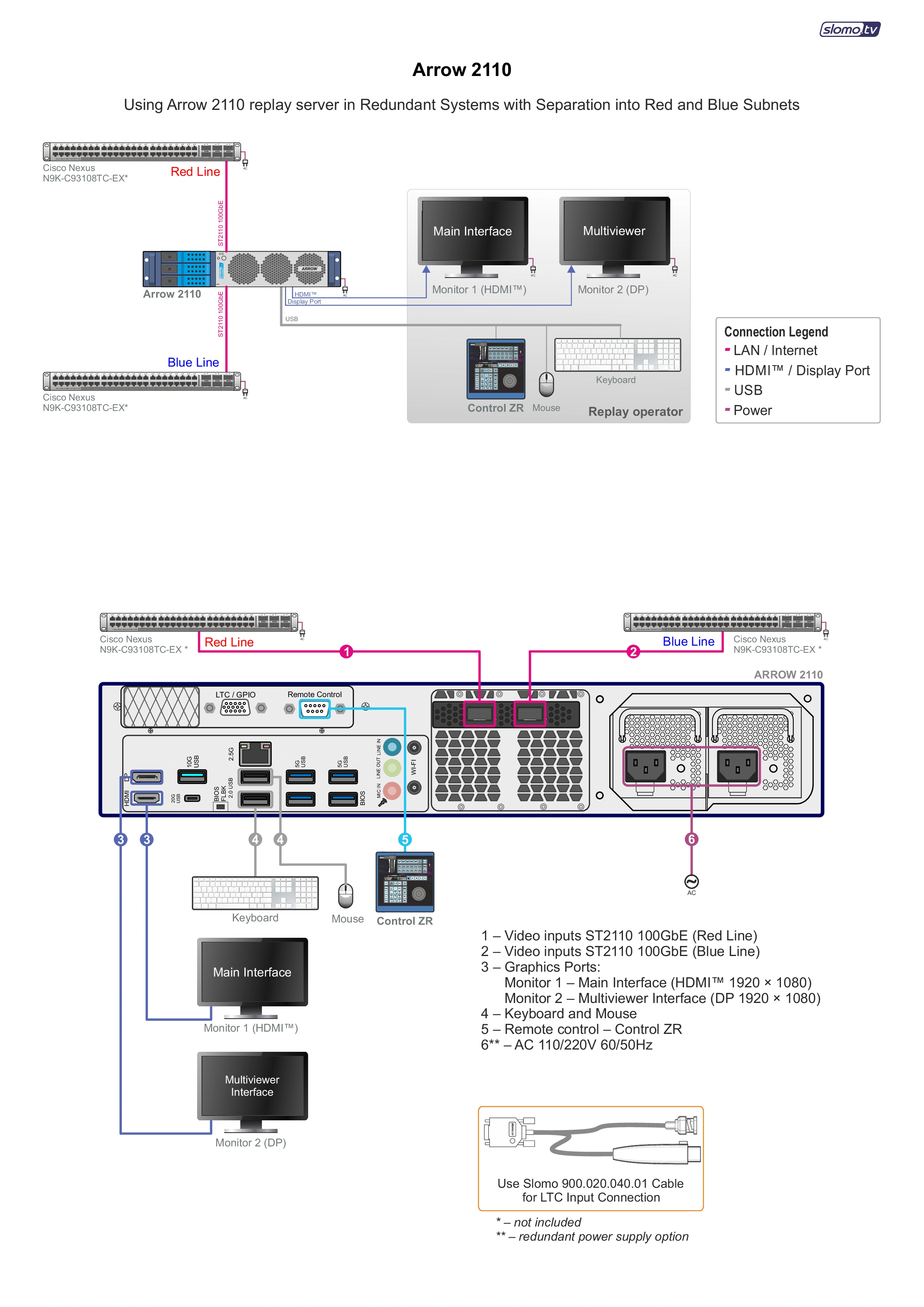

Повторная конфигурация для работы с сигналами по стандарту ST 2110 с резервированием Пример использования 2U сервера Arrow 2110 для работы с сигналами с камер по стандарту ST 2110 (до 32 каналов HD / до 8 каналов UDH) с резервированием. Резервирование выполняется с использованием двух отдельных подсетей – "красной" и "синей" – для входных данных. Графический порт 1 – Основной интерфейс. Графический порт 2 – интерфейс Мультивьювер. SDI преобразователь для выходов Program, Preview и Multiviewer. Повторный пульт Control-ZR. Редундантный блок питания – опция.
Конфигурация может использоваться для организации многоканальной записи и спортивных повторов.

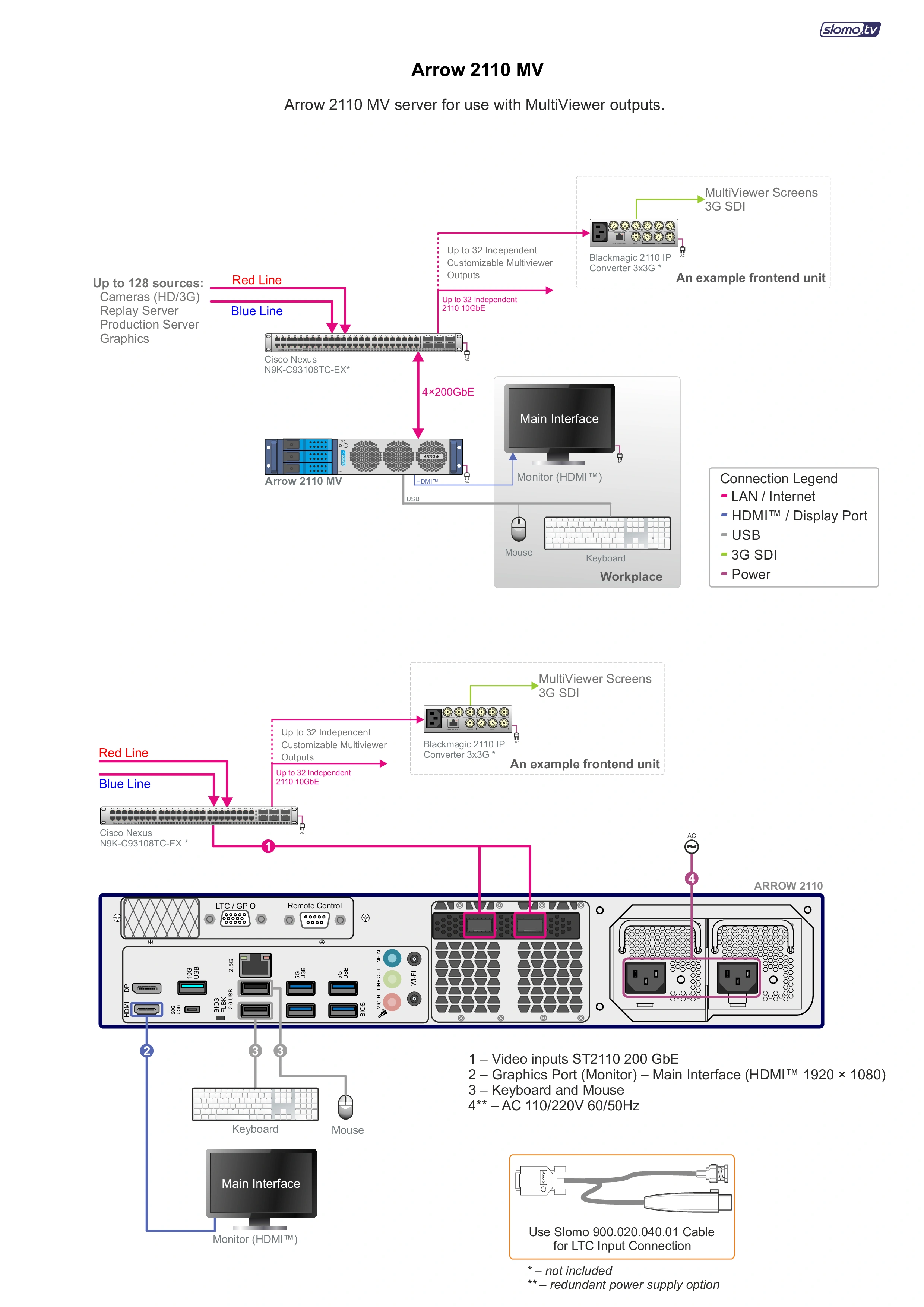

Конфигурация для работы с сигналами по стандарту ST 2110 с опцией Мультивьювер Пример использования 2U сервера Arrow 2110 для работы с сигналами с камер по стандарту ST 2110 (до 32 каналов HD / до 8 каналов UDH) с опцией Мультивьювер. Организация выводов сигналов Мультивьювера с различным сочетанием каналов и на экраны разных размеров. Графический порт 1 – Основной интерфейс. SDI преобразователь для выходов Мультивьювер. Редундантный блок питания – опция.
Конфигурация может использоваться для показа видеосигналов в режиме Мультивьювер на нескольких экранах
