Видеосудейство / Видеогол / ВАР

Моя система videoReferee® настроена для записи 11 камер. Для обслуживания соревнований по шорт-треку, мне нужна запись только 6 камер. Можно ли настроить интерфейс системы для работы с 6 камерами?

В зависимости от вашей системы, её интерфейс можно настроить для работы с необходимым Вам количеством камер.

Изменение количества камер производится в программе Slomo.tv Launcher.

Чтобы изменить количество камер в уже существующем проекте:

  1. Откройте Slomo.tv Launcher. Ярлык на рабочем столе:

    Ярлык Slomo.tv Launcher

  2. Выберите проект, в котором требуется изменить количество камер, и нажмите кнопку Редактировать (Иконка Редактировать) в строке проекта:

    Выбор проекта для редактирования

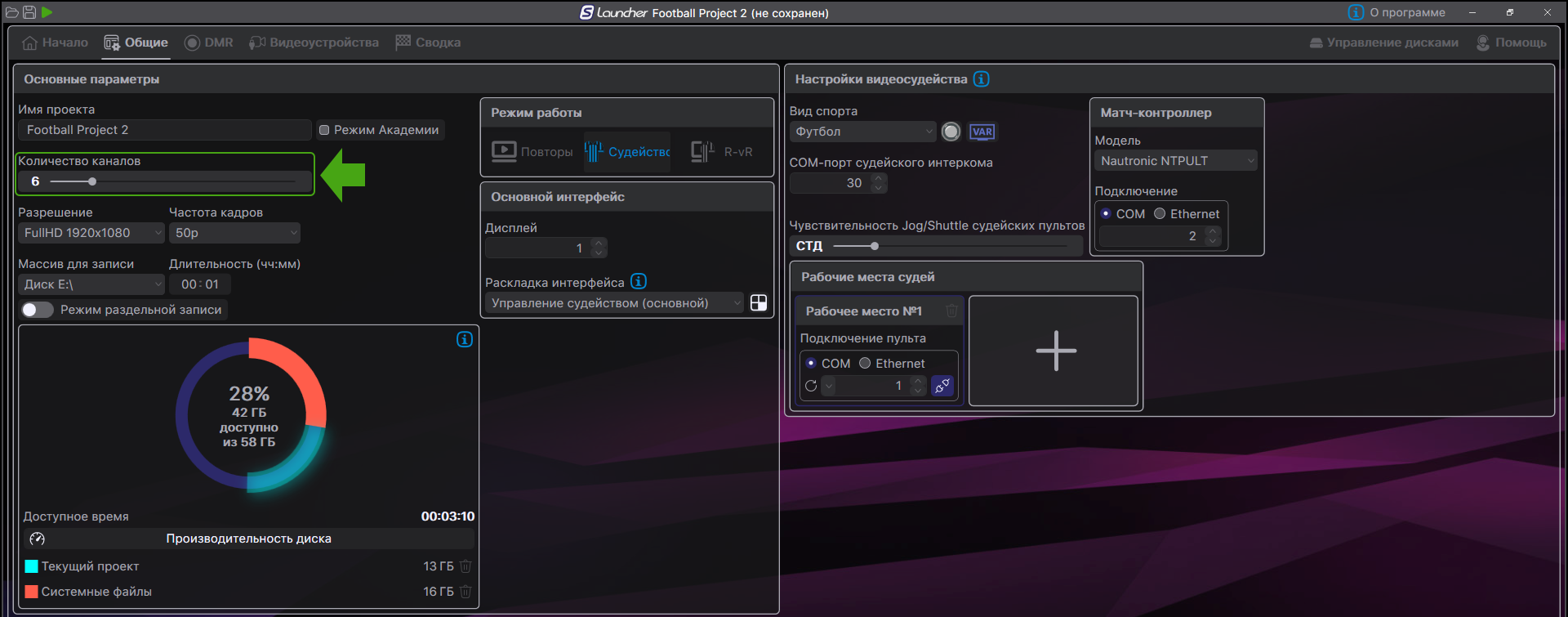

  3. В открывшейся вкладке «Общие» измените Количество каналов в соответствии с требуемым количеством камер: Настройка Количества каналов

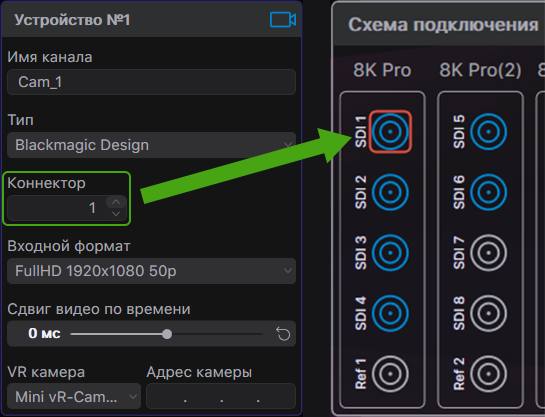

  4. Перейдите во вкладку «Видеоустройства» и убедитесь, что коннекторы устройств-камер (камеры обозначены пиктограммой Иконка «Камера») соответствуют физическим коннекторам сервера, к которым подключены камеры. Для облегчения этой задачи ориентируйтесь по Схеме подключения в правом верхнем углу вкладки Схема подключения

    Если камеры управляются по Ethernet (VR-камеры) или передают сигнал по интерфейсу NDI, также убедитесь, что им назначены правильные IP-адреса;

  5. Перейдите на вкладку «Сводка» и нажмите кнопку Сохранить или Сохранить как.

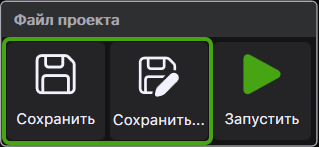

    Сохранение настроек

Выше был представлен быстрый способ изменить количество камер, однако при серьезных изменениях лучшим решением будет создание нового проекта и конфигурация требуемых настроек в нем.

Я хочу использовать систему videoReferee® со спортом, которого нет в списке поддерживаемых видов спорта. Что делать?

Наша компания постоянно расширяет список поддерживаемых видов спорта и заинтересована в этом. Пожалуйста, пришлите письмо-запрос на электронную почту с указанием вида спорта, для которого Вам необходимо видеосудейство – мы постараемся помочь Вам.

Поддерживаемые типы матч-контроллеров?

Все серверы videoReferee® напрямую интегрированы с матч-контроллером Slomo.tv Control-MC. Помимо этого они поддерживают работу со следующими типами матч-контроллеров: Westerstrand, Nautronic NTpult, Nautronic NAUCON-1000, Bodet, Omega Saturn, Megalux, NataInfo, Victory, VITA, Araneus–NGLight, ElTablo, Stramatel, Colosseo, CEDR, Favero Console-700, RusImpuls.

Я хочу использовать матч-контроллер, которого нет в списке поддерживаемых типов матч-контроллеров. Что делать?

Напишите письмо в службу технической поддержки с указанием марки контроллера и вида спорта, для которого он используется.

Наша компания осуществляет интеграцию с матч-контроллерами на платной основе. Для интеграции необходима документация производителя, описывающая протокол и физический интерфейс матч-контроллера.

Как подключить дополнительное рабочее место к серверу videoReferee®?

  1. Подключите судейский пульт и мониторы дополнительного рабочего места к серверу videoReferee®;

  2. Откройте Slomo.tv Launcher. Ярлык на рабочем столе:

    Ярлык Slomo.tv Launcher

  3. Выберите проект, в котором требуется дополнительное рабочее место судьи, и нажмите кнопку Редактировать (Иконка Редактировать) в строке проекта:

    Выбор проекта для редактирования

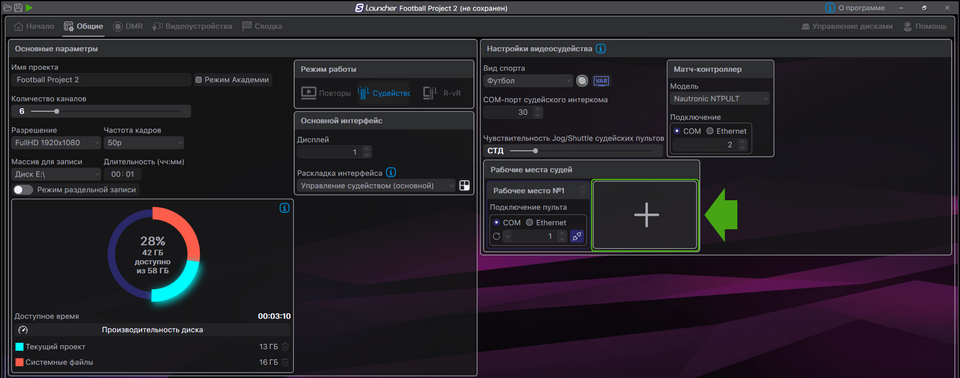

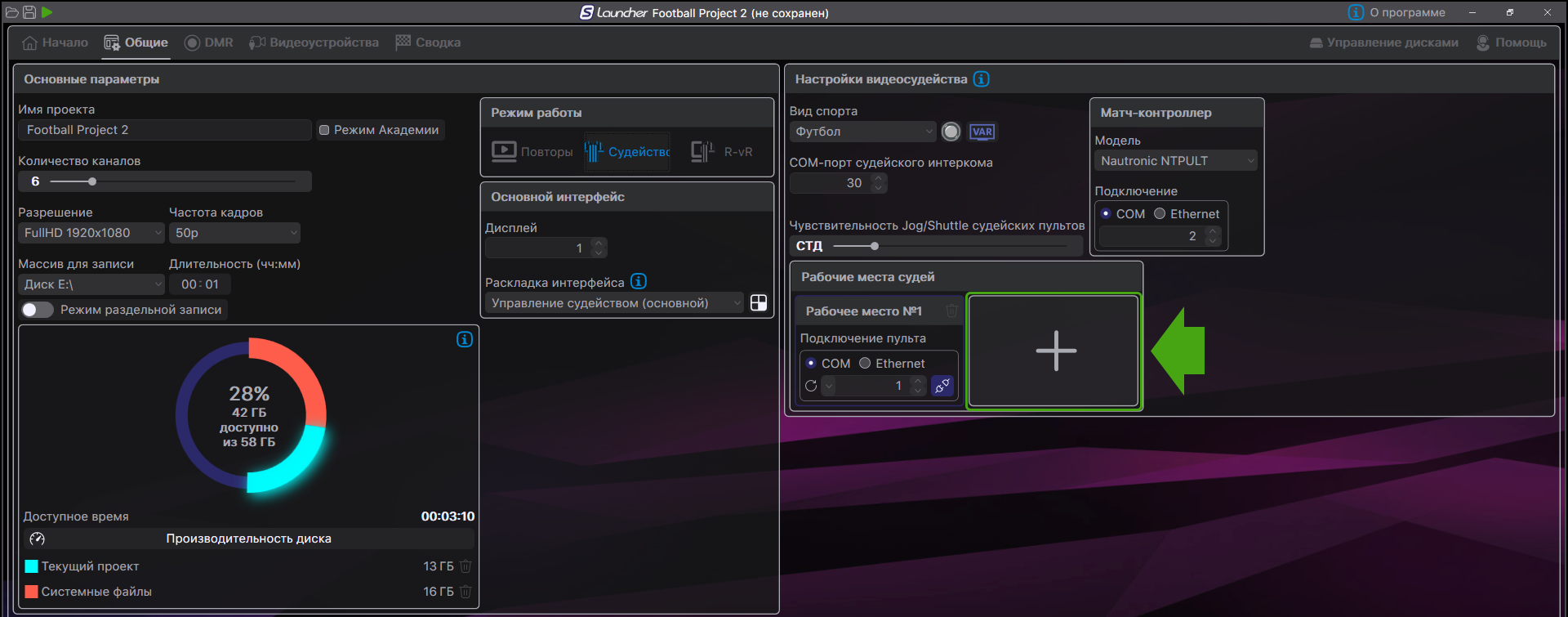

  4. В открывшейся вкладке «Общие» нажмите кнопку + в области «Рабочие места судей»;

  5. Настройте новое рабочее место:

    1. Выберите интерфейс, по которому подключен судейский пульт: COM или Ethernet;
    2. Введите номер порта для варианта COM или IP-адрес для варианта Ethernet.
    Настройка рабочего места

    При использовании COM-порта вы также можете определить пульт автоматически – нажмите кнопку Иконка «Обновить» (Обновить) и выберите устройство из списка.

    Для проверки правильности заданных настроек нажмите кнопку проверки подключенного пульта – Иконка проверки подключения.

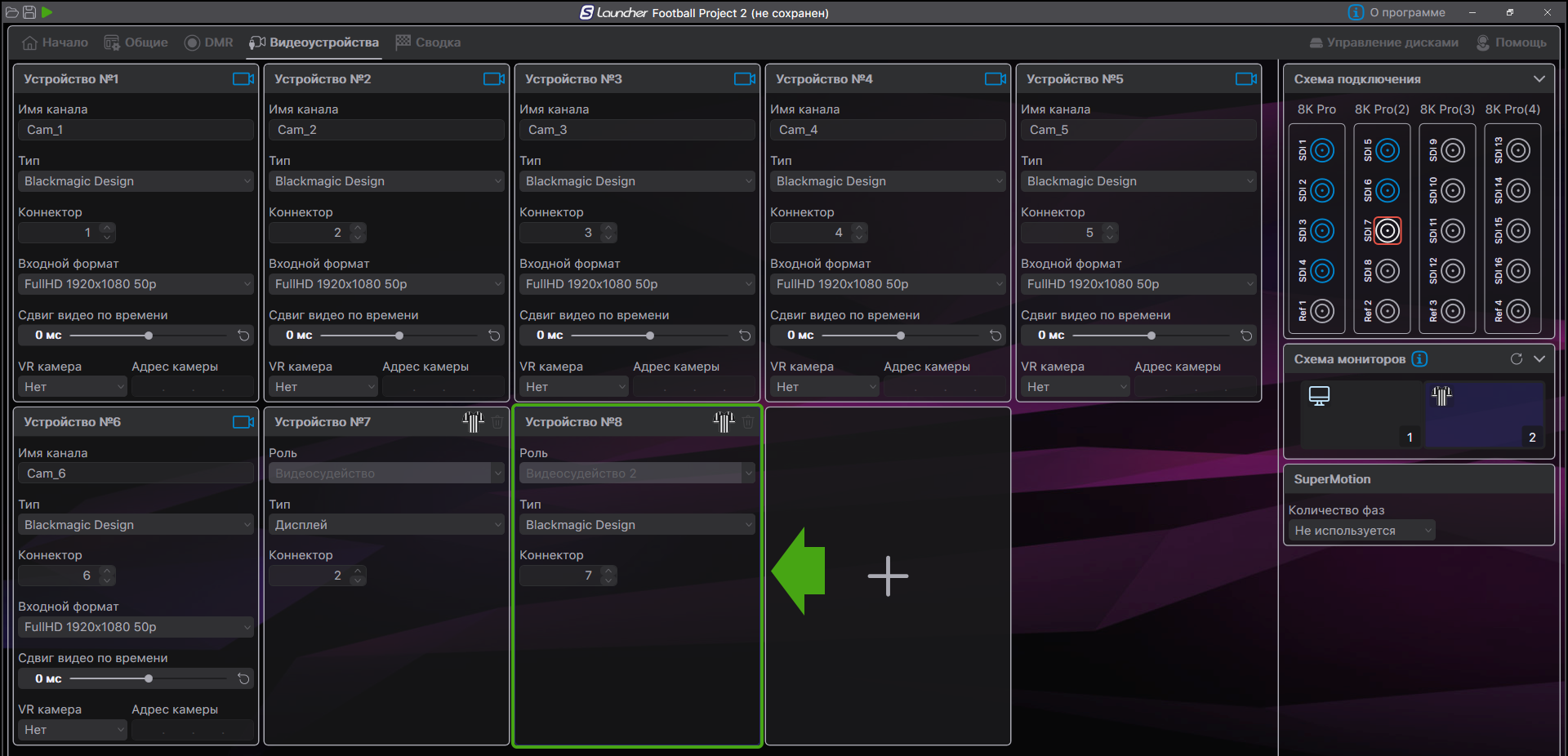

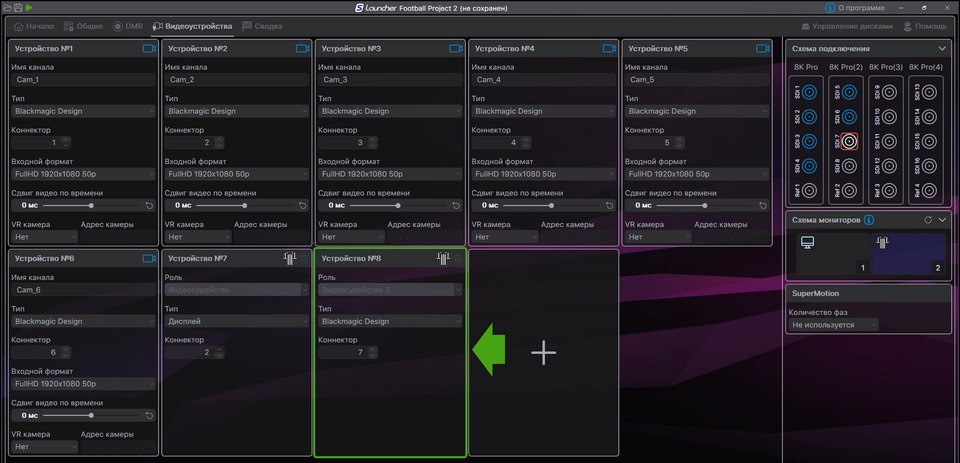

  6. Перейдите на вкладку «Видеоустройства» и найдите новое устройство с Ролью «Видеосудейство N», где N – номер рабочего места судьи, помеченное пиктограммой Иконка видеосудейства.

    Настройте Тип устройства (Blackmagic Design или Дисплей) и в настройке Коннектор выберите номер коннектора/дисплея для вывода судейского интерфейса.

  7. Перейдите на вкладку «Сводка» и нажмите кнопку Сохранить или Сохранить как.

    Сохранение настроек

Как переименовать кнопки и метки событий в Slomo.tv Launcher?

  1. Откройте Slomo.tv Launcher. Ярлык на рабочем столе:

    Ярлык Slomo.tv Launcher

  2. Выберите проект, в котором требуется изменить кнопки событий, и нажмите кнопку Редактировать (Иконка Редактировать) в строке проекта:

    Выбор проекта для редактирования

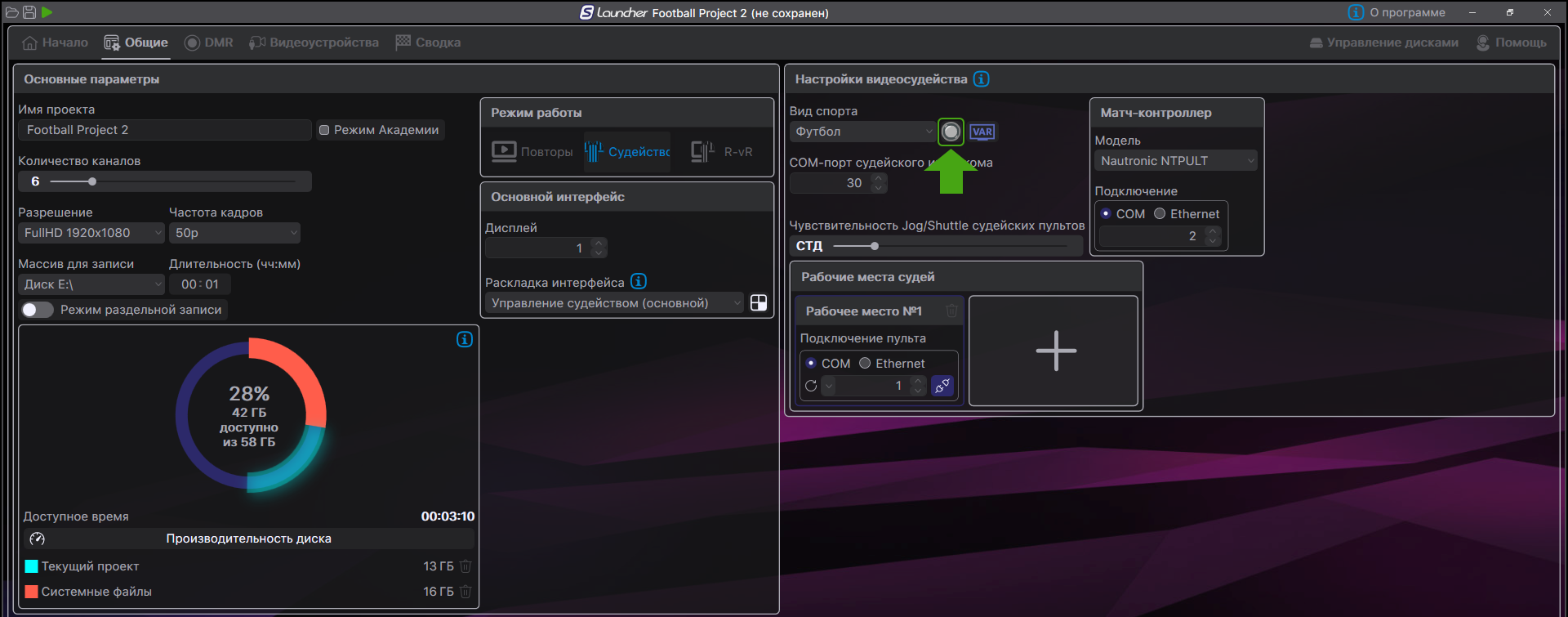

  3. Во вкладке «Общие» в области «Настройки видеосудейства» нажмите кнопку Настройка судейских кнопок и меток событий

  4. В открывшемся окне настройте необходимые вам метки событий и кнопки:

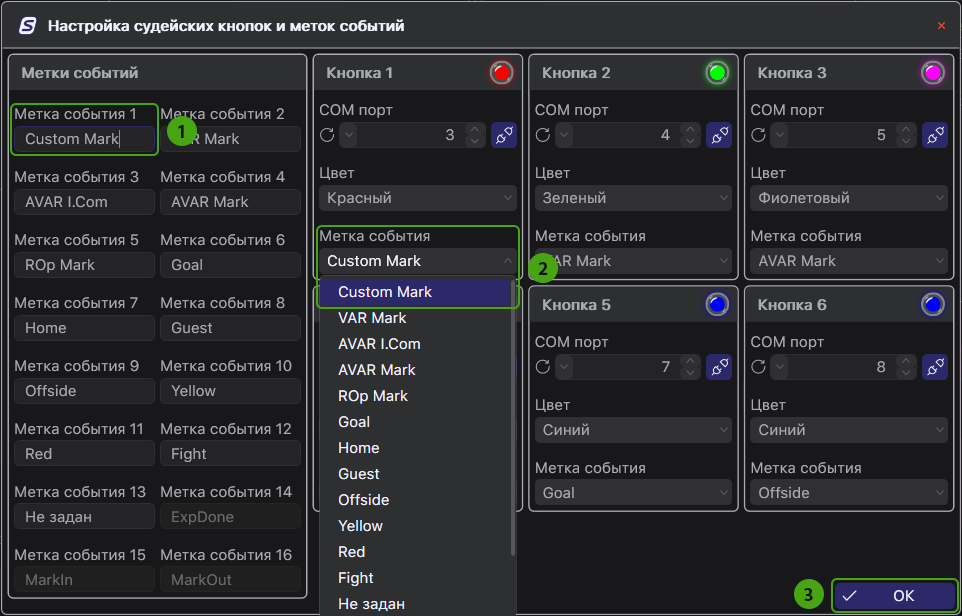

    Настройка судейских кнопок и меток событий
    1. Измените значение необходимой вам метки события;
    2. Выберите эту метку в выпадающем меню кнопки, на которую требуется назначить метку;
    3. Нажмите ОК для сохранения изменений и закрытия окна настройки.

    Назначенная метка остается привязанной к своей кнопке, и при переименовании метки её не обязательно переназначать – просто измените её значение в области «Метки событий», и кнопка автоматически примет его.

  5. Перейдите на вкладку «Сводка» и нажмите кнопку Сохранить или Сохранить как.

    Сохранение настроек

Как переименовать кнопки событий в интерфейсе videoReferee®?

Рекомендуется переименовывать кнопки событий заранее перед началом работы в соответствии с описанием в пункте «Как переименовать кнопки и метки событий в Slomo.tv Launcher?». Если же вы не сделали это заранее, то следуйте описанию ниже.

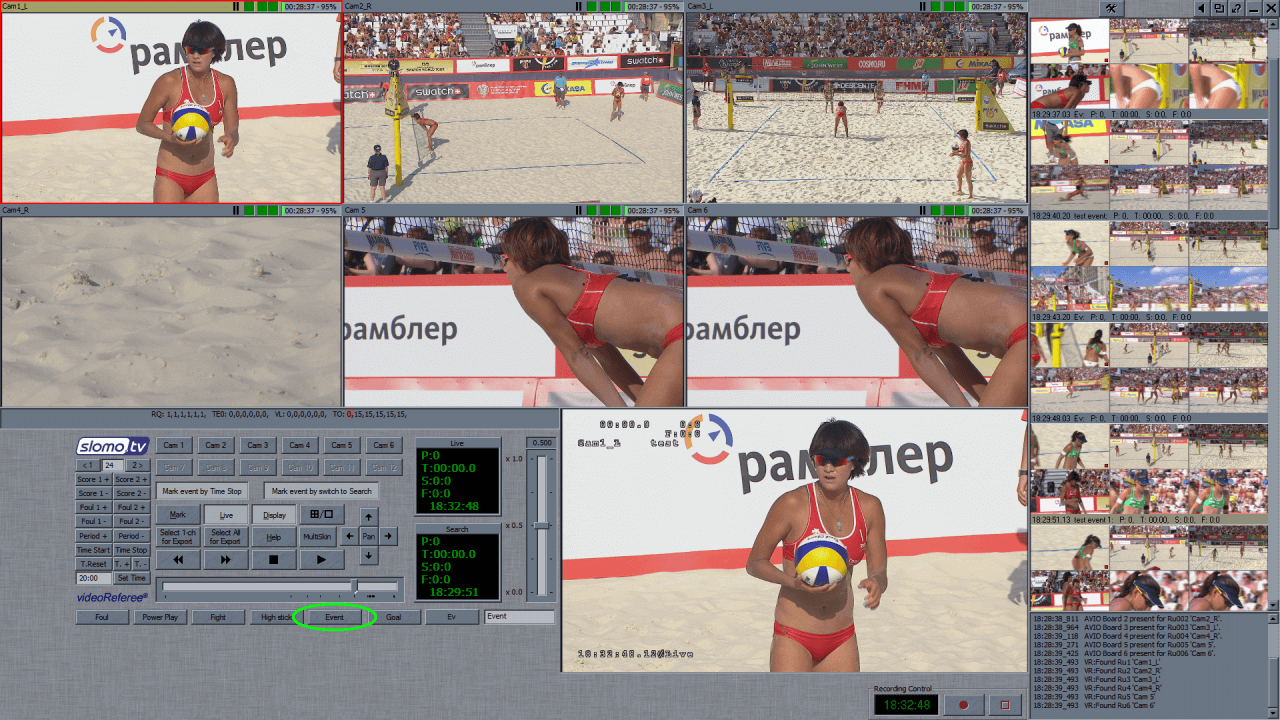

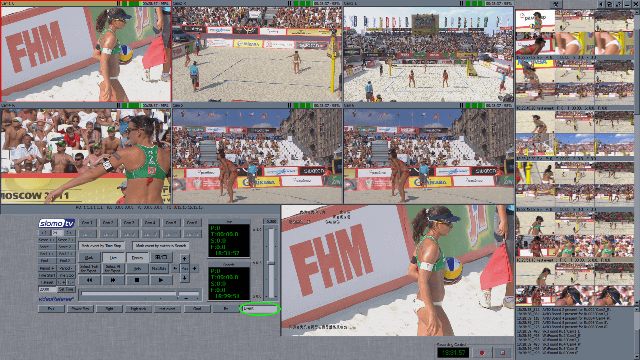

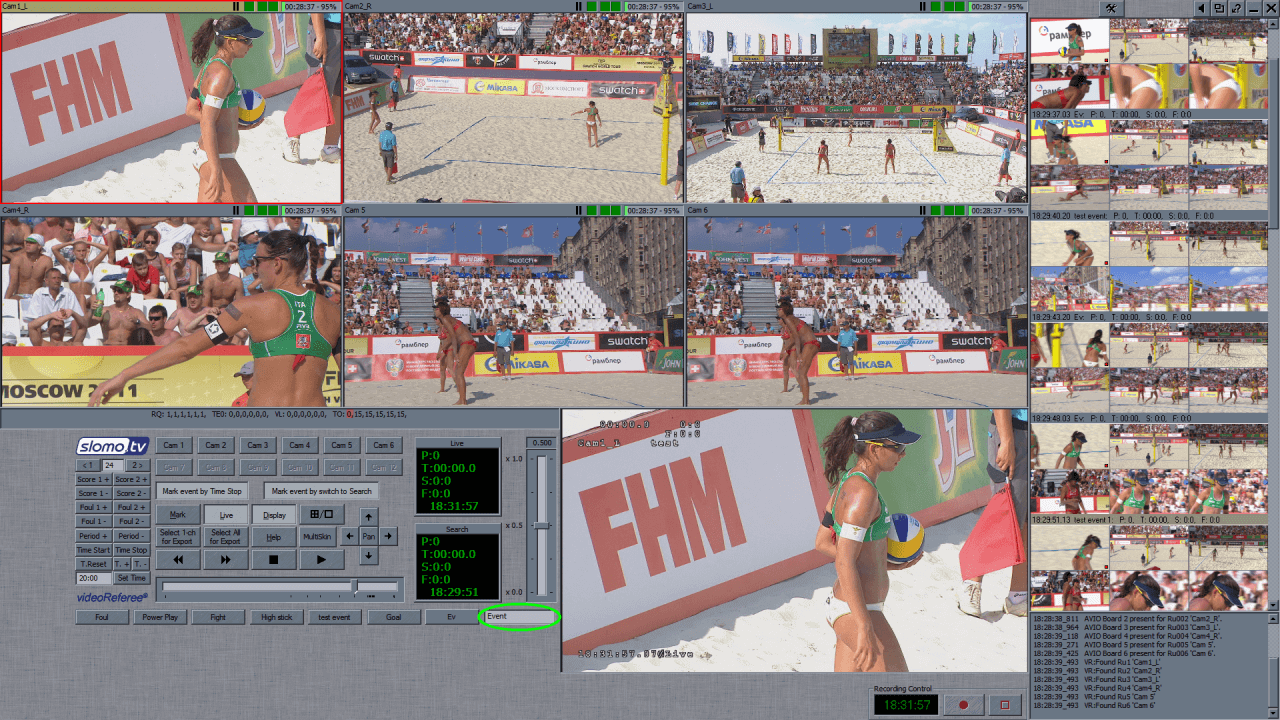

Для переименования кнопки введите новое имя[1] кнопки в поле ввода имени события и дважды нажмите правой кнопкой мыши на кнопке, которую требуется переименовать.

Длина текста, отображаемого на кнопке, ограничена размерами самой кнопки.

[1] Символы, вводимые в качестве наименования кнопки, должны иметь кодировку ASCII. Символы в кодировке, отличной от ASCII, могут иметь некорректное отображение на экране.

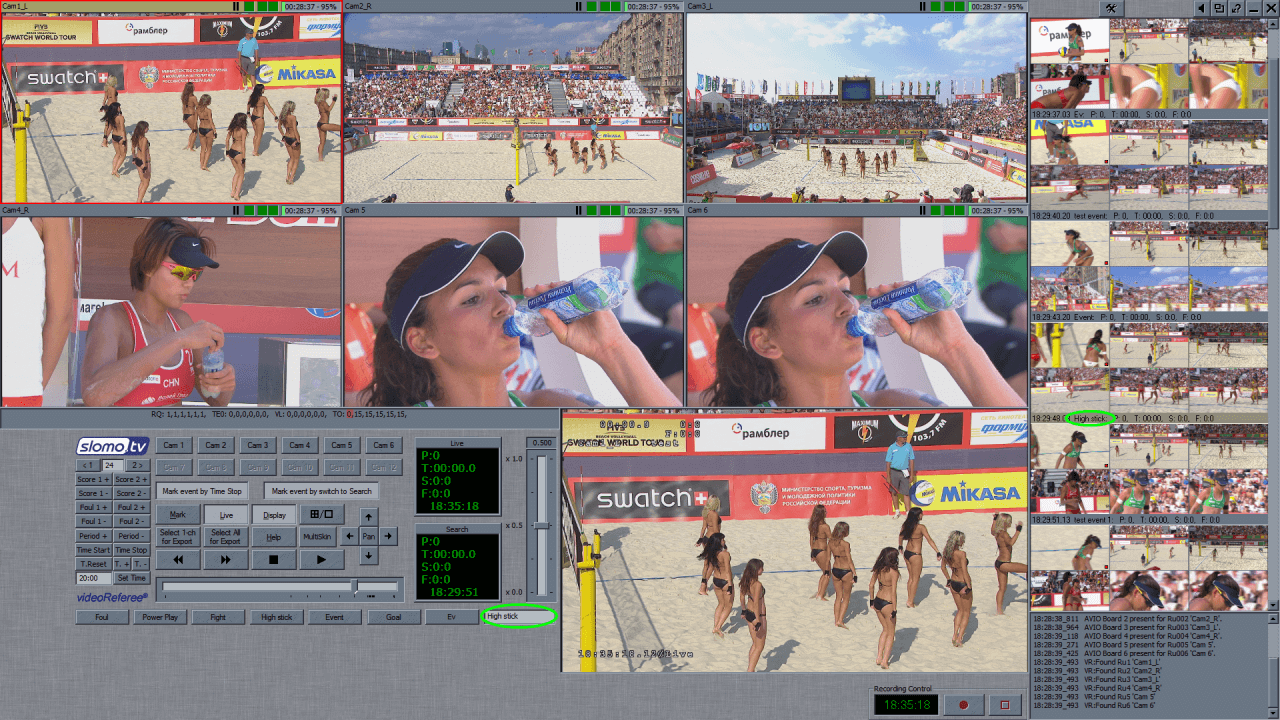

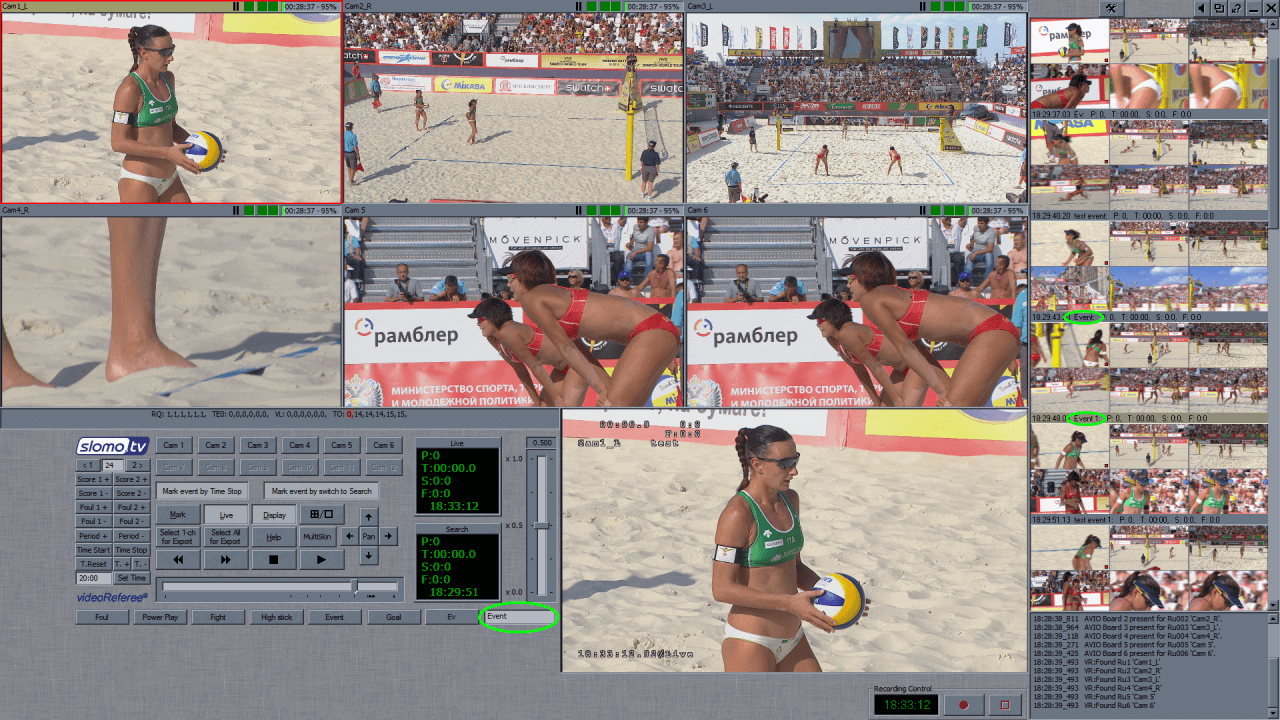

Как переименовать события в списке событий в интерфейсе videoReferee®?

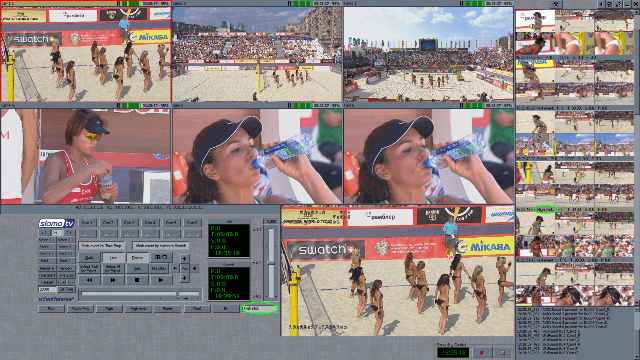

Создаваемые события, по умолчанию, имеют имя Ev:. Для дальнейшей работы с событиями и для быстроты их идентификации, данное имя может быть легко изменено на другое, соответствующее моменту. Для переименования события можно воспользоваться либо окном ввода имени события, либо одной из кнопок для быстрого переименования событий.

Для переименования события:

  • ввести имя события в поле ввода имени или выбрать кнопку с соответствующим наименованием события;
  • в списке событий выбрать событие, которое будет переименовано;
  • дважды нажать правой кнопкой мыши на строке состояния события.

Событию будет присвоено новое имя.

Мы работаем с сервером videoReferee® и нам необходимо маркировать события (events) и ключевые моменты для дальнейшего поиска по заданным ключевым значениям.

Для быстрого назначения ключей событиям используется пульт Control-VR.

Для этого можно перейти в режим назначения ключей для событий – клавиша Mode – синий цвет.

В этом режиме клавиши каналов используются для назначения ключей созданным событиям.

Для назначения ключа:

  • выберите интересующее событие в списке событий,
  • нажмите клавишу с названием, подходящим для выбранного события.

Например, для футбола ключи могут иметь следующие значения:

  1. Home
  2. Guest
  3. Red
  4. Yellow
  5. Goal
  6. Offside
  7. Hand
  8. Fight

Для назначения ключа событию (без перехода в режим назначения ключей) можно использовать сочетание кнопок Alt+Ch.№.

Ранее использованнные клавиши будут иметь более яркое свечение.

Впоследствии ключи могут использоваться при поиске событий – кнопка Search.

Мы используем сервер videoReferee® для судейства в регби и требованием нашей лиги является показ процесса видеосудейства по телевидению и/или на видеокубе. Как получить видеовыход системы видеосудейства?

Видеовыход системы видеосудейства назначается в программе Slomo.tv Launcher:

  1. Откройте Slomo.tv Launcher. Ярлык на рабочем столе:

    Ярлык Slomo.tv Launcher

  2. Выберите проект, в котором требуется вывести сигнал видеосудейства, и нажмите кнопку Редактировать (Иконка Редактировать) в строке проекта:

    Выбор проекта для редактирования

  3. Перейдите на вкладку «Видеоустройства» и найдите устройство с Ролью «Видеосудейство», помеченное пиктограммой Иконка «Видеосудейство».

    1. Убедитесь, что у этого устройства установлен Тип «Blackmagic Design» (плата видеозахвата);
    2. В настройке Коннектор задайте требуемый номер SDI-коннектора, с которого должен производиться вывод сигнала видеосудейства.

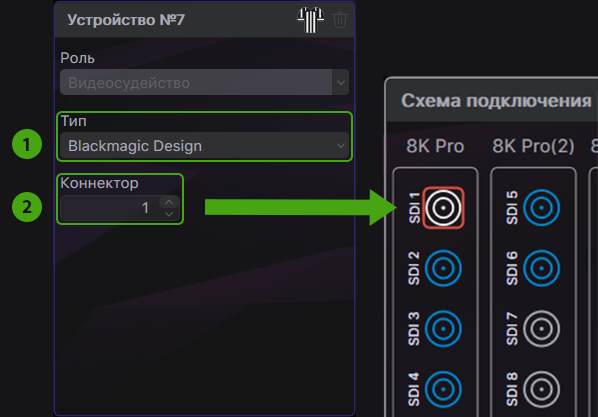

    Настройка видеовыхода

    Для удобства воспользуйтесь схемой подключения в правом верхнем углу вкладки – коннектор вывода видеосудейства будет обозначен белым цветом.

  4. Перейдите на вкладку «Сводка» и нажмите кнопку Сохранить или Сохранить как.

    Сохранение настроек

Какой тип кабеля и коннекторов вы рекомендуете для прокладки коаксиальных линий при использовании камер Slomo.tv mini-vR-Cam и mini-GoalNetCam?

Для прокладки коаксиальных линий мы использовали кабель DRAKA HD PRO 1,0/4,8 AF и коннекторы Neutrik NBNC75BUU11X. Эта связка неплохо зарекомендовала себя для передачи 3G-SDI сигнала при длине трассы до 80 метров.

При длине трассы более 80 метров, рекомендуем использование оптических преобразователей Blackmagic Design optical Fiber 12G.

Какому PoE стандарту соответствуют камеры mini-vR-Cam? Какой PoE коммутатор вы рекомендуете?

Наши камеры mini-vR-CAM полностью соответствуют PoE-стандарту IEEE802.3af. Диапазон входных напряжений от 36В до 57В, изоляция до 1500В.

В качестве PoE коммутатора, например, можно использовать Orient SWP-7516 POE / 2P / 2SFP PS 1GB 18 x RJ45.

Ethernet-кабель можно использовать любой, категории 5+.
