Матч-контроллер Control-MC
Многофункциональная система хронометража, фиксации игровых событий и информационной поддержки арен и трансляций
Создание Control-MC стало результатом 15-ти лет работы с различными матч-контроллерами, в частности интеграции с системой видеосудейства slomo.tv videoReferee® и в инфраструктуру арен. Основываясь на этом опыте, компания создала систему из аппаратных и программных модулей, позволяющую максимально просто и удобно вести хронометраж и логирование спортивных событий, и обеспечивать данными хронометража и событий всех потребителей максимально оперативно, надежно и комфортно.
Систему хронометража и фиксации событий Control-MC выгодно отличают ее точность, надежность, гибкость подключений и важные уникальные функции, недоступные в других решениях.
В сравнении с матч-контроллерами предыдущего поколения Control-MC, благодаря совместному использованию современных IT технологий и проверенных временем "железных" решений по контролю времени, передачи данных, железному – кнопочному интерфейсу для управления критически важными функциями, расширяет функционал стандартных матч-контроллеров, увеличивает комфортность работы, упрощает работу и облегчает интеграцию отдельных потребителей данных матч-контроллера. Система разработана для различных игровых видов спорта, включая хоккей с шайбой, баскетбол, водное поло и гандбол.
РЕВОЛЮЦИОННЫЙ МАТЧ-КОНТРОЛЛЕР ДЛЯ ИГРОВЫХ ВИДОВ СПОРТА
БЕСШОВНАЯ И ПРОСТАЯ ЗАМЕНА МАТЧ-КОНТРОЛЛЕРОВ ПРЕДЫДУЩЕГО ПОКОЛЕНИЯ
Сердце системы, сам матч-контроллер Control-MC, включает специализированное электронное устройство на основе микроконтроллера, отвечающее за хронометраж и передачу данных всем потребителям, а также интерфейсную часть на основе SoC, работающей под управлением ОС Linux, позволяющую легко и комфортно управлять вводом необходимых данных, настройкой, запуском и остановкой системы.
Control-MC в конструктиве компактного судейского пульта оснащен:
- 22 большими высоконадежными механическими RGB кнопками с тактильной обратной связью и с функциональной контекстной подсветкой, определяемой типом операции, для быстрой и удобной работы даже в темноте;
- Ярким, цветным интерфейсным 7" сенсорным TFT экраном для отображения игровой информации и управления меню неоперативного назначения;
- Множеством интерфейсов для подключения инфраструктуры и дополнительных органов управления (в разы больше, чем у устройств предыдущего поколения);
- Двумя сетевыми Ethernet портами (RJ-45) для подключения различных дополнительных управляющих и контролируемых устройств;
- Встроенной аккумуляторной литий-ионной батареей, обеспечивающей гарантированную непрерывную работу до 6,5 часов.
В отличие от других матч-контроллеров, Control-MC использует специализированную плату контроллера для подсчета времени и передачи данных. Весь интерфейс обеспечивается внешним устройством на основе 4-х ядерного ARM процессора. Благодаря этому время всегда точное, а его подсчет никак не связан с работой основного интерфейса.
Системы контроля времени Control-MC реализованы на основе высокоточного термокомпенсируемого кварцевого генератора и программируемых таймеров.
Важной особенностью Control-MC, отличающей его от всех остальных матч-контроллеров, является множественная и параллельная эмуляция работы и протоколов наиболее распространенных в отрасли матч-контроллеров, а именно оба протокола Nautronic (Nautronic NTpult, Nautronic NAUCON-1000), Favero Console-700, Omega Saturn, Bodet.
Гибкость и вариативность подключения потребителей данных и внешних устройств
Помимо учета времени и записи событий, обязательной функцией матч-контроллера является передача формируемых данных другим потребителям, расположенным не только на арене, но и в удаленных локациях, например, у телевещателя. Стандартные потребители – это различные табло на арене, включая видеоэкран или видеокуб, система VAR, временные табло в раздевалках, системы спортивной графики на арене или системы телевизионной графики и дополнительные системы: например, "умная шайба".
Благодаря возможности индивидуально назначить свой тип физического интерфейса и тип протокола данных матч-контроллера обеспечивается мгновенная интеграция с большим количеством существующей на арене и у телевещателя аппаратуры и комфортная и корректная работа каждого из потребителей. Например, на арене уже используется оборудование с поддержкой протокола Nautronic, а система спортивной графики у телевещателя использует протокол Omega на физическом интерфейсе RS-232. В таком случае порт MCD1 конфигурируется как RS-422 c протоколом Nautronic, а порт MCD2 конфигурируется как RS-232 c протоколом Omega.
Три порта Smart I/O
На задней панели выведены 3 разъема Smart I/O для выносных элементов управления и подключения различной периферии. Доступно подключение как простых кнопок с LED светодиодами (до 2-х кнопок к каждому разъему), выполняющих функции "старт", "стоп", "24 секунды", "лево/право" и другие, так и интеллектуальной периферии slomo.tv, включающей специализированные интерфейсы. Например, "умные" кнопки или массивы кнопок, которые позволяют значительно ускорить работу судейской бригады и сделать ее более комфортной.
Порты Smart I/O также могут быть использованы для подключения дополнительных потребителей данных матч-контроллера.
Два сетевых разъема Ethernet
Два сетевых разъема Ethernet предназначены для передачи данных матч-контроллера на устройства, не требующие высокой точности и синхронизации данных, и подключения различных устройств по протоколу HTTP / WebSocket для управления и настройки матч-контроллера через браузер.
Пользователям доступно подключение своих устройств (телефонов, планшетов) с кастом-приложениями для управления информацией.
В дополнение, Control-MC имеет встроенный интерфейс для беспроводной мыши или клавиатуры и программно-управляемый, отключаемый/подключаемый USB интерфейс.
При подключении беспроводной клавиатуры в разы упрощается работа с таблицами данных.

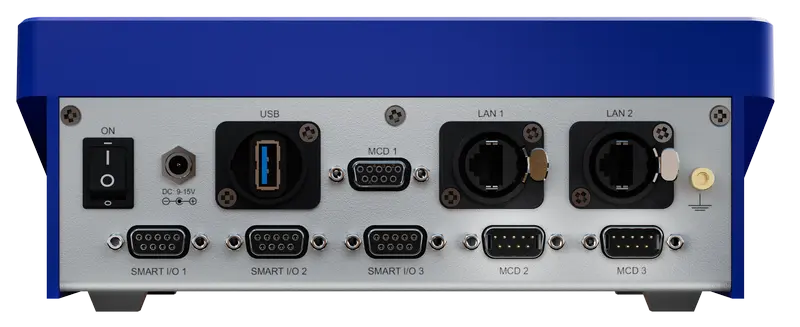

Задняя панель Control-MC

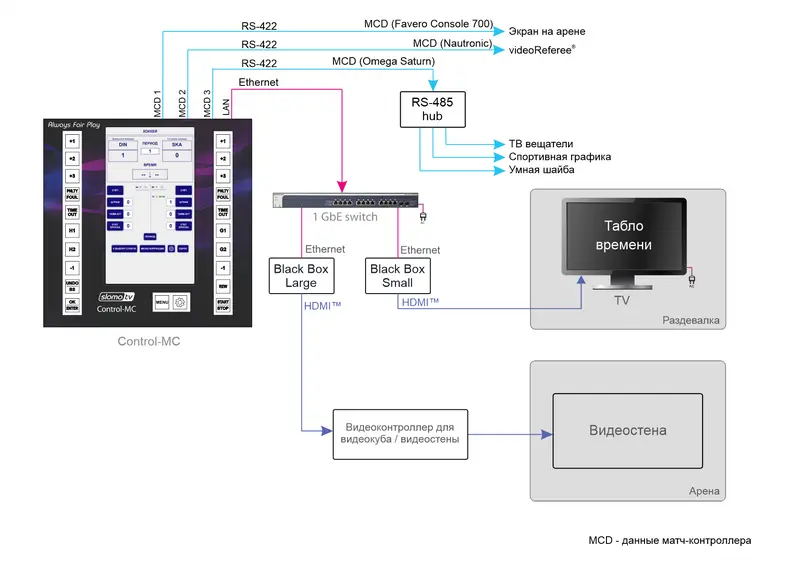

Схема возможного использования Control-MC
Уникальные функции и опции Control-MC
Smart Whistle – Запуск и остановка времени по судейскому свистку
Control-MC предлагает революционную функцию умного свистка: беспроводной запуск и остановка времени на матч-контроллере по судейскому свистку. Доступно подключение до 3 свистков с протоколированием, по чьему именно свистку произведена остановка/запуск времени. Умный свисток работает в нелицензируемом диапазоне 433 МГц и обеспечивает дальность работы до 100 м. Опция органично интегрирована и не требует подключения внешних устройств.
MCDO – Абсолютная синхронизация титров в АСБ
Для телекомпаний, осуществляющих графическое оформление эфира из аппаратно студийного комплекса, создана MCDO. Опция включает дополнительное многофункциональное устройство с SDI входом/выходом и, используя проприетарную технологию slomo.tv, осуществляет эмбедирование данных матч-контроллера в видеосигнал, передаваемый в телекомпанию через любой канал связи. Могут быть использованы несколько методов эмбедирования: watermark, AUX Data и audio. В телевизионном комплексе устанавливается ответное устройство, извлекающее данные. При подключении MCDO через USB разъем к системе титровальной графики телекомпания получает время, привязанное к конкретному кадру, и возможность наложения графики с максимальной точностью.
MCDD – Контроль и диагностика потока данных матч-контроллера
Значительно упрощает отладку и настройку систем на больших аренах. Опция MCDD может также служить генератором тестовых данных матч-контроллера. Выбрав интерфейс и протокол, пользователь может подключиться к существующей на арене инфраструктуре для проверки ее работоспособности.
Smart box – Вывод информации на дополнительные дисплеи
Для Control-MC разработано дополнительное устройство – Smart box, закрывающее большой спектр возможных задач. Компактное устройство (15см х 10см х 4см) подключается к матч-контроллеру через стандартный Ethernet и формирует на своем HDMI™ выходе любой из предустановленных вариантов отображения на выбор пользователя: только время, время и счет, голы и удаления и т.д. В качестве дисплея используется стандартный HDMI™ монитор или телевизор. Пользователь получает возможность организовать информационное табло в любом помещении арены в соответствии с требованиями регламентов лиг и федераций.
Доступна также старшая версия Big Smart Box, позволяющая на HDMI™ выходе формировать более сложную и обширную информацию и графику для вывода её на видеокубы и другие дисплеи.
