Рекордная производительность в повторах и записи

Новое поколение систем замедленных повторов и многоканальной записи, отвечающих всем требованиям к серверам вещательного класса.

Быстрые, гибкие и надежные серверы видеопроизводства Arrow V созданы для трансляции спортивных мероприятий любого уровня сложности и записи под монтаж шоу и цикловых телевизионных программ.

Arrow V взял у своих предшественников все лучшие функции и возможности, при этом стал более мощным: количество каналов обработки видео увеличено в 2 раза. Как и все серверы компании slomo.tv, Arrow V отличается рекордной производительностью интерфейса повторов.

Компактный корпус (2U, 88 x 482 x 512 мм), малый вес (12 кг) и дисковая подсистема на основе SSD делают серверы Arrow V идеальным решением для мобильных комплексов и встраивания в уже существующую инфраструктуру студий и ПТС.

Arrow V оснащён 16 двунаправленными SDI I/O. В базовой конфигурации сервер поддерживает режим 14 14 2 для повторов HD разрешения:

14 каналов записи + 14 каналов поиска + 2 канала воспроизведения + FX.

В максимальной повторной конфигурации доступны:

  • Для HD: 14 каналов записи + 14 каналов поиска + 2 канала воспроизведения + FX
  • Для 3G: 14 каналов записи + 14 каналов поиска + 2 канала воспроизведения + FX

2 независимых рабочих места

При своей компактности сервер Arrow V поддерживает до двух независимых полнофункциональных рабочих мест (опция).

В распоряжении каждого оператора следующая канальная конфигурация:

  • 7 Запись + 7 Поиск + 2 Воспроизведение + FX для HD
    Свободный SDI выход используется для вывода Program, выход Preview – на экране Мультивьювера.
  • 6 Запись + 6 Поиск + 2 Воспроизведение + FX для 3G.
    Свободные SDI выходы используются для вывода Program и Preview.

Специализированный пульт повторов Control ZR поставляется для каждого рабочего места.

Рекордно быстрый и производительный интерфейс повторов

Быстрый и интуитивно понятный кнопочный интерфейс повторов. Для создания и сохранения клипа квалифицированному оператору требуется в полтора раза меньше времени, чем при работе на других серверах.

Высокая производительность кладывается из следующих особенностей серверов slomo.tv:

  1. Поиск по всем каналам
  2. Уникальная возможность систем slomo.tv, которой нет у других серверов.

  3. Автоматизация создания клипов
  4. Все выданные в эфир клипы автоматически сохраняются в плейлисты оперативного повтора.

  5. Специализированный пульт повторов
  6. Большинство функций вызывается нажатием одной кнопки или сочетанием кнопки с префиксом. Тактильный интерфейс пульта позволяет оператору работать вслепую.

  7. Уникальное сочетание Jog/Shuttle компании slomo.tv, мощности сервера и интеллектуальных алгоритмов
  8. Используя только Jog/Shuttle, оператор контролирует скорость поиска: от очень точной до очень быстрой.

2 графических порта

Два конфигурируемых графических порта позволяют настроить каждый из них для отображения разных типов интерфейсов:

  • Основной интерфейс
  • Мультивьювер
  • Game Analyzer

Выделенный Мультивьювер

Высокая скорость работы также достигается выделенным Мультивьювером, который может использоваться на дополнительном экране совместно со встроенным в основной интерфейс. Доступно несколько типов раскладки видеоокон, из которых оператор в любой момент выбирает наиболее подходящую для его текущей работы.

Game Analyzer – Графический разбор момента

Game Analyzer позволяет произвести на сервере разбор момента, путем наложения графических элементов, текста и свободной графики без использования дополнительных внешних средств.

Инструментами нанесения графической разметки в Game Analyzer являются линии, стрелки, круги, дуги, выделение, а также удаление и редактирование ранее нанесенной разметки. Инструменты для рисования доступны в различных цветовых конфигурациях при использовании палитры цветов.

Функция Мультискин

Позволяет использовать один графический монитор для отображения разных интерфейсов с возможностью переключения между ними с помощью повторного пульта. Например, для редактирования оператор использует Основной интерфейс, а когда нужен оперативный повтор, быстро переключается на Мультивьювер.

Функция Мультискин полезна для компактных инсталляций.

Интерфейс системы спроектирован так, что фокус внимания оператора всегда на мониторе. На него выводятся "живые" окна Мультивьюера, служебная информация, информация о клипах, информация о воспроизведении и другие данные, необходимые для работы. Оператору не нужно отвлекаться и фокусироваться на нескольких точках внимания.

Понятный, быстрый и продуманный интерфейс slomo.tv позволяет начать выдавать в эфир повторы буквально через 15 – 30 минут обучения. Дальнейшее обучение углубляет знания и навыки и значительно повышает производительность оператора. Производительность оператора возможно довести до уровня работы с 12–15 каналами входного видео одновременно.

Базовый интерфейс оперативного повтора спроектирован так, что операторы повторов, имеющие опыт работы с другими системами, быстро и легко переходят на новое оборудование без потери производительности.

Дисковая подсистема на SSD

Сервер имеет дисковую подсистему на основе SSD дисков, обеспечивающих высокую производительность при работе с большим количеством каналов. Сервер мгновенно реагирует на управляющие команды. Также обеспечивается стойкость к механическому воздействию (ударам и сильной вибрации).

Базовый объем дисковой подсистемы – 133 часов HD видео 100 Mбит/с. Доступно увеличение до 266 часов HD видео.

Работа с SSM камерами

Серверы видеоповторов и записи Arrow V интегрированы с Super Slow Motion камерами большинства производителей и поддерживают как режимы 2х, 3x, 4x SuperMo (например, Panasonic AK-UC4000), так и Xtra Motion 6x (GVG LDX-86 HS/XS) и HyperMotion (1000 FPS Ikegami HiMotion-II). В зависимости от режима съёмки требуется определённое количество SDI входов.

Автоматическое создание клипов

Все повторы, выданные в эфир в режиме оперативного повтора, автоматически сохраняются в виде плейлистов оперативного повтора. Клипы мгновенно доступны для включения в плейлисты, создаваемые оператором.

В интерфейсе повторов есть возможность быстрого доступа к любому клипу или плейлисту (до 100 плейлистов) через комбинацию клавиш прямого доступа.

В проекте может быть создано до 4000 клипов, до 1000 плейлистов и до 1000 событий. Этого количества достаточно для любых видеопроизводственных задач.

Сетевая работа – обмен видеоматериалами и интеграция в сетевое окружение

Arrow V имеет штатную поддержку функции Transfer (сетевой работы) для обмена видеоматериалами между серверами slomo.tv в локальной сети.

Для обмена видеоматериалами и интеграции в высокопроизводительное сетевое окружение телекомпаний серверы Arrow V оснащены 1GbE интерфейсом.

Технология DMR™ – запись в нативные видеофайлы нелинейных монтажных систем (NLE)

Технология DMR™ позволяет записывает видео с SDI видеовходов с использованием выбранного кодека (ProRes; AVID DNxHD; DVCPro HD; DVCPro 50; IMX; XDCAM 50; AVC-Intra 100/XAVC) на встроенный видеомассив в специально разработанном отказоустойчивом файловом формате и в нативных файлах монтажных систем на любой файловый носитель, доступный в системе, например, 3.5" SATA жесткие диски. Благодаря записи на встроенный массив и на любой файловый носитель производится дублирование материала и гарантируется его сохранность.

Встроенные DMR™ рэки – Экспорт, импорт и запись в нативные файлы монтажных NLE систем на отчуждаемые SSD/HDD диски

Arrow V – это отличная альтернатива 4U-6U серверам записи.

Компактная система обеспечивает запись под монтаж телевизионных шоу и передач на отчуждаемые диски без дополнительного оборудования. Arrow V оснащён 3-мя встроенными DMR™ рэками для 3.5" SATA жёстких дисков, которые могут использоваться для экспорта/импорта видеоматериалов, а также записи видеоматериала под монтаж по технологии DMR™ (опция DMR™).

Используя технологию DMR™, сервер может записывать до 16 каналов видео с кодеком ProRes 442. Для записи 5-6 каналов видео с кодеками Avid DNxHD/ProRes 422 компания рекомендует использовать SSD диски, которые также устанавливаются в DMR™ рэки (требуются переходники 2.5" на 3.5").

Растущие файлы

При наличии опции DMR™, сервер поддерживает работу с растущими файлами (MXF, XDCAM 50).

Пульт повторов

В комплекте с сервером поставляется пульт повторов Control ZR.

Control ZR – специализированный пульт, оснащенный 51 кнопкой c RGB подсветкой, световой и цветовой индикацией и подсказками оператору. Control ZR обеспечивает прямой доступ к 24 камерам в режиме повторов. Контроллер оснащен высоконадежным и точным T-bar и Jog/Shuttle. Колесо Shuttle имеет 64 отсчёта влево и вправо для управления скоростью поиска и скоростью замедленного воспроизведения. Control ZR подключается по RS-232/422, USB и Ethernet. Питание пульта производится по PoE или USB.

Демо-лицензии

В комплекте с каждым сервером пользователь получает 20 демо-лицензий на разовое использование различных опций.

Подробнее о возможностях серверов Arrow

Передняя панель Arrow V

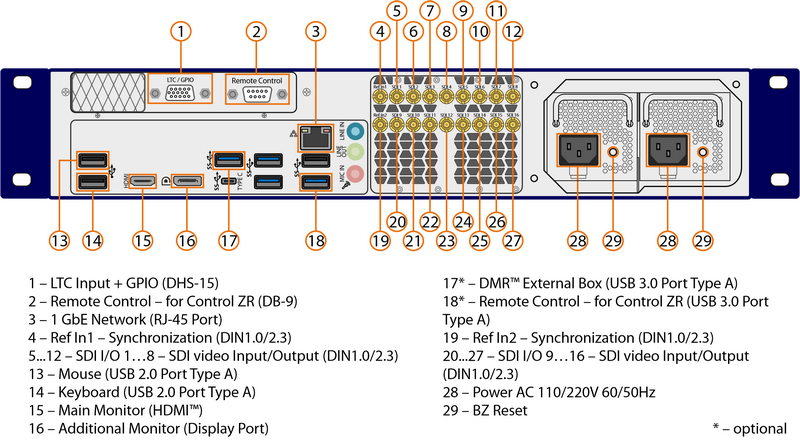

Схема подключений Arrow V
