Arrow – Доступные 2U системы повторов и многоканальной записи начального уровня.

Серверы линейки Arrow – это доступные системы вещательного класса, заточенные на работу с повторами и запись под монтаж, при создании которых были учтены все пожелания пользователей. Мощные и достаточно компактные серверы обладают всеми преимуществами slomo.tv и обширным набором дополнительных опций.

Arrow Series являются не только оптимальным решением начального уровня для входа на рынок профессионального телепроизводства, но и «рабочей лошадкой» для трансляции спортивных мероприятий и записи под монтаж шоу и цикловых телевизионных программ.

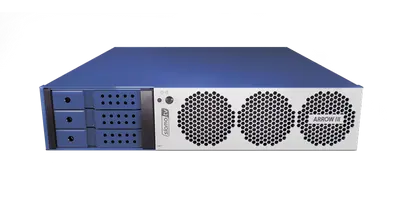

Семейство Arrow включает 2 аппаратные платформы – Arrow II 442 с возможностью увеличения числа каналов и Arrow III 662.

Примечание: Конфигурации серверов slomo.tv составлены из трех цифр, где первая цифра – количество каналов записи, вторая цифра – количество выделенных каналов поиска, которые используются одновременно с каналами записи без ее прерывания, последняя цифра – количество каналов воспроизведения. Поскольку у всех серверов slomo.tv в базе предусмотрена функция поиска по всем каналам, количество каналов поиска всегда совпадает с количеством каналов записи.

Большинство серверов slomo.tv имеют дисковую подсистему на базе SSD дисков. Пользователи систем Arrow имеют возможность выбора дискового массива: доступные стандартные HDD диски (бюджетная комплектация) или легкие и высокопроизводительные SSD диски (улучшенная комплектация). Дисковая подсистема на SSD делает сервер устойчивым и надёжным при работе в сложных условиях – перевозках или при сильной вибрации.

Уникальность серверов Arrow заключается в том, что это единственные на рынке 2U системы, которые могут быть использованы как для создания повторов, так и для записи под монтаж на отчуждаемые диски без дополнительного оборудования. Встроенные DMR™ рэки для стандартных 3.5” SATA жестких дисков делают систему универсальной и самодостаточной. Видео также может быть записано на NAS по высокоскоростному 10GbE интерфейсу, включенному в базовую конфигурацию системы.

Arrow оснащены 2-мя графическими портами для комфортной работы оператора, что дает возможность подключить до 2-х интерфейсных мониторов для отображения основного интерфейса, Multiviewer или Game Analyzer (телестратор).

Вне зависимости от дисковой подсистемы серверы Arrow записывают до 400 часов HD видео и могут быть заказаны в исполнении с редундантным блоком питания.

В комплекте с каждым сервером пользователь получает 20 демо-лицензий на разовое использование различных опций. Это позволяет не только протестировать работу опции и оценить ее необходимость, но и использовать их в реальном Production.

Arrow обладает всеми фирменными возможностями серверов slomo.tv:

  • Автоматическое создание клипов и Playlist’ов
  • Все выданные оператором в эфир клипы автоматически сохраняются в виде специальных Playlist’ов и могут быть использованы для сборки Summary/Highlights. Это в разы ускоряет работу оператора повторов.

  • Одновременный поиск по всем записанным каналам
  • Серверы slomo.tv имеют выделенные поисковые каналы для поиска и создания клипов, не связанные с каналами воспроизведения и позволяющие осуществлять одновременный поиск по всем каналам.

    Оператору не требуется переключаться между камерами во время создания клипа и поиска наиболее подходящего ракурса. Он одновременно видит изображение во всех каналах записи во время поиска.

  • Надежная защита записанного материала
  • Собственный высокозащищенный формат записи видео позволяет надежно защитить материалы в случае непредвиденных ситуаций, например, потери питания. Все созданные оператором клипы и Playlist’ы восстанавливаются при повторном включении. При записи под монтаж на внешние диски по технологии DMR™ материал всегда дублируется на внутренний видеомассив и может быть экспортирован с него в случае любых проблем.

  • Технология записи под монтаж DMR™
  • Фирменная технология DMR™ позволяет осуществлять запись под монтаж в файлы с нативными кодеками и контейнерами нелинейных монтажных систем. Видеоматериал записывается параллельно на встроенный массив и на отчуждаемые файловые накопители (например, стандартные 3.5" SATA жёсткие диски, вставленные в DMR™ рэки, и NAS). Записанное видео надежно застраховано от потери. Запись по технологии DMR™ совместима с параллельной работой на сервере в режиме повторов. DMR™поддерживает следующие кодеки: ProRes 422, DNxHD, DVCPro HD/50, XDCAM422 50Mbit, XDCAM 35, AVC-Intra 100/50, XAVC. Для записи под монтаж серверы Arrow имеют встроенные DMR™ рэки.

    Подробнее о технологии DMR™

  • Проектный принцип работы
  • При длительных или многодневных соревнованиях каждый оператор работает со своим проектом. Под каждый проект резервируется настраиваемый объем памяти на видеомассиве. Это позволяет разделить большое количество клипов, созданных за долгий соревновательный день. Данный принцип работы обеспечивает фактически неограниченное количество клипов и Playlist’ов. Каждый проект может быть защищен паролем от случайной перезаписи или удаления, а также оперативно загружен для создания/экспорта Summary по каждому матчу.

Показать все отличительные особенности серверов slomo.tv

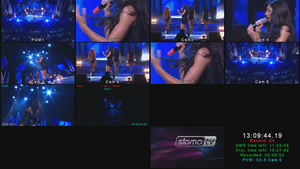

  • Выделенный Multiviewer
  • В базе поставляется возможность использования выделенного Multiviewer, реализуемая 2-ми способами: вывод Multiviewer на отдельный монитор через графический порт сервера или через свободный SDI выход. Multiviewer имеет до 5 различных раскладок видеоокон — Program, Preview, "живых" и записанных видео.

    Рекомендовано для комфортной работы: Main interface используется на одном мониторе, а Multiviewer — на другом прямо над ним. В оперативном повторе оператор работает только с Multiviewer, а в режиме редактирования работает с основным интерфейсом.

  • Конфигурация 772 для пользователей систем 662
  • Для пользователей систем 662 доступен режим 772 (7Rec + 7Search + 2 Play + FX). Данная конфигурация имеет ограничения – Preview недоступно на отдельном выделенном SDI выходе. Доступен всего 1 физический SDI выход для вывода программы. В то же время, видео с Preview монитора является штатным элементом стандартного основного интерфейса. Если оператору необходимо большое окно Preview, то может быть использован выход Multiviewer, настроенный на отображение Preview монитора.

  • Базовый экспорт в XDCAM 50
  • Все серверы в базе имеют возможность экспорта файлов для монтажа в XDCAM 50.

  • Встроенная функция MultiSkin
  • В условиях ограниченного пространства и наличии только 1 монитора функция MultiSkin позволяет отображать на нем разные интерфейсы. По мере необходимости оператор повторов может переключаться между ними.

  • Сетевая работа
  • Для работы с большим количеством камер используется несколько соединённых по сети серверов, позволяющих обмениваться клипами и Playlist’ами между ними. У всех серверов slomo.tv в базовую конфигурацию включена сетевая работа (не требует специальной лицензии). Возможна настройка автоматической передачи всех создаваемых клипов и Playlist’ов на сервер оператора, который занимается сборкой Summary/Highlights.

  • Поддержка 2х, 3х, 4х Super Motion камер
  • В современных спортивных трансляциях активно используются Super Motion камеры, снимающие с увеличенной по сравнению с обычными камерами частотой кадров. Данные камеры существуют в различных конфигурациях: 2х, 3х, 4х. 6х. Все серверы slomo.tv при наличии опции Super Motion позволяют работать с этими камерами. Самые распространённые – 3х Super Motion камеры, позволяющие снимать в 3 раза больше кадров в секунду: 150i-180i. Работа с данными камерами требует наличия специального программного обеспечения и особого физического соединения камер и сервера. Как правило, для подключения камеры используется несколько кабелей, количество которых соответствует множителю частоты кадров (для 3х камеры потребуется 3 соединения). Отдельно следует выделить 2х камеры Sony HXR-MC2500 и Ikegami HDK-97A, снимающие 100-120 кадров в секунду и передающие Super Motion сигнал по одному 3G SDI соединению.

  • Поддержка Super Motion камер Panasonic
  • Серверы slomo.tv интегрированы с наиболее экономически привлекательными Super Motion камерами компании Panasonic: 4х Super Motion камера AK-HC5000 и 2х, 3х, 4х Super Motion камера AK-UC4000. Серверы slomo.tv поддерживают работу с этими камерами нативным образом. При наличии специальной опции Panasonic Super Motion они позволяют работать с сигналом 200p/240p с 4х камеры Panasonic AK-HC5000 и выдавать выходной сигнал 50i/60i – наиболее часто используемый в современных трансляциях. Особенностью камеры Panasonic AK-UC4000 является её гибкость и возможность настроить камеру на работу в режиме 2х, 3х, 4х Super Motion, как в прогрессивной, так и в чересстрочной развертке.

  • Экспорт/импорт Playlist’ов с разбивкой по клипам
  • Облегчает формирование общего Summary/Highlights при многодневных соревнованиях. В конце каждого дня Playlist’ы могут быть экспортированы с разбивкой по клипам, в описании которых указаны длительность и эффекты. При создании общего Summary/Highlights Playlist’ы импортируются на сервер и выбираются лучшие моменты. Экспорт и импорт может осуществляться на/с любого файлового носители либо NAS.

  • 2 графических видеовыхода
  • Возможно подключение до 2-х стандартных компьютерных мониторов для отображения разных интерфейсов: Main interface, выделенный Multiviewer, Game Analyzer (телестратор). При наличии свободного пространства обеспечивает комфортную работу оператора.

  • Оптимизированное число соединений
  • Компактные размеры серверов достигаются за счёт использования bi-directional SDI Input/Output. Если в режиме повторов 2 соединения могут использоваться для выхода Program и Preview, то при записи под монтаж или видеосудействе все каналы могу использоваться как видеовходы.

  • Многоцелевое использование 2-го SDI выхода. Альфа-канал
  • В случае использования 2-х SDI выходов, второй выход может использоваться для Preview (база), Multiviewer или выхода Альфа-канала. Альфа канал используется для проигрывания заготовленных роликов или графических файлов, которые импортируются на сервер.

  • Функция Game Analyzer (телестратор)
  • В базовую конфигурацию всех серверов slomo.tv включена функция телестратора, позволяющая при разборе игровых моментов "рисовать" напрямую по видео, используя специальные графические элементы. Рекомендуется использовать графический планшет Wacom со встроенным монитором для работы с данной функцией. В случае отсутствия планшета Wacom, оператор использует стандартный монитор и мышь.
