Видеогол для КХЛ

videoReferee®-4G – Комплекс Видеогол для хоккейных клубов КХЛ

Технический регламент Континентальной Хоккейной Лиги предъявляет строгие требования к системам Видеогол для достижения максимально честной игры.

Специально для хоккейных клубов КХЛ Slomo.tv предлагает мощное решение Видеогол на базе videoReferee®-4G, соответствующее всем требованиям Лиги. Все технологии и части судейского комплекса – серверы, пульты и камеры – разработаны и произведены компанией Slomo.tv.

Сервер videoReferee®-4G имеет 16 каналов записи 3G-SDI для ввода изображения камер, фиксирующих ситуацию на площадке, в воротах и площади ворот, камер контроля "синих линий", а также сигнала телевизионной трансляции.

16 каналов записи 4U Корпус сервера

Специальная версия программного обеспечения для Хоккея

Специальная версия программного обеспечения для Хоккея

16 каналов записи 3G-SDI / HD-SDI

13 судейских камер mini-II-vR-Cam (Full HD 1920x1080p, 50p/50i)

2 вворотные радиокамеры mini-II-GoalNetCam для контроля зоны внутри ворот

Cоздание меток событий всех опасных игровых моментов

Экспорт записанного материала для передачи в офис КХЛ

Поддержка жестового управления

Решение для клубов КХЛ

  • 4U сервер videoReferee®-4G с поддержкой 16 каналов записи 3G-SDI
  • Комплект специализированных камер (1920x1080p, 50p/50i)
    • 2 "заворотные" камеры mini-II-vR-Cam,
    • 2 "надворотные" камеры mini-II-vR-Cam,
    • 2 беспроводные вворотные камеры mini-II-GoalNetCam,
    • 4 камеры контроля "синих линий" mini-II-vR-Cam,
    • 4 дополнительные камеры контроля площадки mini-II-vR-Cam, устанавливаемые по углам,
    • 1 панорамная широкоугольная камера mini-II-vR-Cam-zoom-Wide.
  • Судейский пульт нового поколения Control-VR
  • Набор кабелей для подключения системы

videoReferee®-4G обладает всеми необходимыми функциями для комфортного судейства: удобный и высокопроизводительный интерфейс для оперативной подготовки материала к просмотру, анализ спорного момента с 1 или 4 камер одновременно, возможность увеличения видеофрагмента для детального просмотра, интеграция с наиболее популярными матч-контроллерами, разметка событий и синхронный поиск по записанному материалу.

Организация и оснащение рабочего места

Система имеет 4 видеовыхода для подключения инженерного и судейского интерфейса. Рабочее место судьи оснащается графическим монитором: стандартным или MultiTouch монитором для работы с жестовым интерфейсом. Специализированный пульт управления Control-VR обеспечивает мгновенный доступ ко всем камерам, пресетам и большинству функций. Control-VR включен в комплект поставки, мониторы приобретаются пользователем.

Жестовый интерфейс для судейского монитора

Поддержка жестового интерфейса доступна в базовой комплектации. Это значительно ускоряет и упрощает работу с системой. С помощью жестового интерфейса судья может выполнять все необходимые действия, используя простые и интуитивные жесты: выбор камеры, поиск, управление отображением (1/4 камеры), увеличение изображения, управление скоростью воспроизведения. Монитор не включен в комплект поставки.

Опция SDI выхода судейского монитора

При необходимости изображение с судейского монитора системы Видеогол videoReferee®-4G может быть продублировано на монитор у ледовой площадки (Опция RRA).

Независимые рабочие места

videoReferee®-4G позволяет подключить дополнительное независимое рабочее место (опция дополнительного рабочего места).

Запись видеоматериала на отчуждаемые носители для отправки в офис Лиги

Весь записанный материал или только запись спорных моментов могут быть экспортированы представителю клуба-хозяина в компрессированном формате Н.264 на отчуждаемый цифровой носитель (USB-накопитель или на жесткие диски) для отправки на сервер КХЛ. Если система интегрирована с матч-контроллером, на видео с каждой камеры будет отображена официальная игровая информация.

Автоматическая отправка видеоматериала

Для системы Видеогол slomo.tv доступна опциональная настройка автоматической отправки видеоматериала в офис КХЛ для протоколирования.

Интеграция с матч-контроллерами

Системы Видеогол slomo.tv интегрированы со всеми популярными матч-контроллерами. Официальная игровая информация - команды, время, счет - отображается в каждом видеоокне системы и обновляется в реальном времени, обеспечивая судье видеоповторов постоянный доступ к ней. При экспорте видеоматериала данные матч-контроллера накладываются на записанные видеофрагменты.

В настоящий момент система поддерживает все основные типы матч-контроллеров: Westerstrand, Nautronic NTpult, Nautronic NAUCON-1000, Bodet, Omega Saturn, Megalux, NataInfo, Victory, VITA, Araneus–NGLight, ElTablo, Stramatel, Colosseo, CEDR, Favero Console-700.

Краткая характеристика системы:

  • Судейский комплекс Видеогол для команд КХЛ включает сервер многоканальной записи и повторов videoReferee®-4G, специализированный пульт Control-VR, судейские камеры mini-II-vR-Cam и беспроводные вворотные камеры mini-II-GoalNetCam;
  • Камеры работают с разрешением Full HD 1920x1080p (50p/50i);
  • 16 каналов записи 3G-SDI: камеры по углам площадки, камеры контроля "синих линий", а также "за", "над", "в" воротах и сигнал телевизионной трансляции;
  • Совместимость с популярными матч-контроллерами; работа с официальным временем матча, счётом и логом удалений, получаемым от матч-контроллера;
  • Судейский пульт включен в комплект поставки;
  • Создание меток событий как в режиме "живого" видео, так и во время просмотра записи;
  • Лёгкость обучения, удобство и простота в работе.

Судейские и вворотные камеры

Slomo.tv предлагает линейку специализированных компактных камер mini-II-vR-Cam и беспроводных вворотных камер mini-II-GoalNetCam для комплексов видеосудейства videoReferee®.

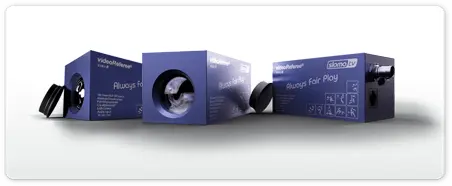

mini-II-vR-Cam

Судейские камеры mini-II-vR-Cam представлены в 2 версиях и имеют компактный размер и лёгкий вес. Уникальной особенностью камер является возможность переключения между сигналами 3G/HD, а также "облачная" синхронизация CloudyGenlock®: все камеры работают с одной и той же кадровой и строчной частотой и синхронизированы по фазе.

  • "Облачная" синхронизация;
  • Поддержка GenLock (требует дополнительного внешнего модуля);
  • Cинхронность и "синфазность" друг с другом и с матч-контроллером;
  • Вход аналогового звука с отображением уровня;
  • 3D LUT цветокоррекция;
  • Питание и управление через Ethernet - PоE;
  • Поддержка 3G и HD режимов.

mini-II-vR-Cam-zoom

3G/HD камеры со встроенным 10-кратным zoom объективом и углом обзора до 54°.

mini-II-vR-Cam-zoom-Wide

Широкоугольные судейские 3G/HD камеры со встроенным 3-кратным zoom объективом и углом обзора до 105°

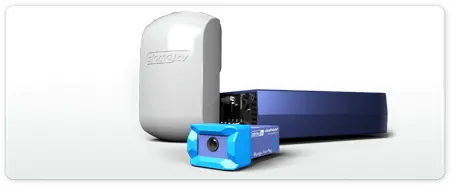

mini-II-GoalNetCam

Беспроводные камеры mini-II-GoalNetCam устанавливаются в воротах и обеспечивают обзор недоступной для других камер зоны. Благодаря вещательному качеству изображение mini-II-GoalNetCam подходит для использования в телевизионных трансляциях.

  • Уменьшенный размер корпуса передатчика, обтекаемая форма - сниженная вероятность попадания;
  • Байонетный способ крепления, позволяющий снять и поставить камеру за 30с;
  • Оперативная замена аккумулятора. Заряда хватит более чем на 6 часов;
  • Вынесенная камерная головка обеспечивает самые лучшие углы обзора и является практически недосягаемой для шайб;
  • Быстросъёмная конструкция крепления для оперативной замены камерной головки. Не требует восстановления угла зрения;
  • Металлический корпус, защищённые разъёмы;
  • Управляющий радиоканал для удалённой настройки, проверки состояния батареи, перезагрузки.

Схема расположения камер системы "Видеогол" по Техническому регламенту КХЛ

Наведите указатель мыши на камеру, чтобы узнать её назначение.
