Мощная компактная система видеосудейства videoReferee^®-AV/AVM

videoReferee^®-AV/AVM – универсальная, мощная, быстрая и компактная система видеосудейства. videoReferee^®-AV/AVM – результат шестнадцатилетнего опыта разработки и создания систем видеосудейства – первые системы videoReferee® использовались ещё в 2008 году.

Система videoReferee^®-AV/AVM имеет все необходимые функции для комфортного судейства и легко адаптируется к различным условиям в зависимости от стадиона или требований конкретного соревнования. Кроме того, система имеет компактный корпус 2U с весом 12 кг, подходящий для мобильных решений.

Сервер videoReferee^®-AV/AVM записывает до 12/16 входящих 3G*/HD SDI видеокамер. Имеет User Native Interface, существенно ускоряющий работу оператора повторов для принятия важных решений.

При использовании в футболе для решения VAR на базе videoReferee^®-AV/AVM доступны различные варианты инсталляции:

• локальная установка в комнате VOR на стадионе;
• мобильное решение (VAR Van);
• VAR центр.

2 / 4 графических порта для подключения интерфейсных мониторов

Из особенностей следует отметить возможность работы с интерфейсными мониторами – два или четыре (опционально) монитора, на которых может выводиться:

• Инженерный интерфейс (Engineer Interface);
• Судейский интерфейс (Referee Interface), работающий в следующих режимах:
• Живое видео;
• Задержанное видео с регулируемой задержкой до 3 секунд с 1/2/3 или 4 камер;
• Стандартный поисковый интерфейс для разбора момента;
• Воспроизведение выбранной камеры с регулируемой скоростью;
• Мультивьювер (Multiviewer), работающий со всеми каналами входного видео. Мультивьювер позволяет выбирать необходимую камеру, а также осуществлять одновременный поиск по всем каналам для быстрого поиска нужного момента и его разбора;
• Один резервный монитор. Может быть использован для вывода Основной камеры (Main camera).

Специальная функция MultiSkin для вывода на один монитор нескольких интерфейсов с возможностью переключения между ними. Например, на одном мониторе может отображаться инженерный или судейский интерфейс с переключением между ними по нажатию кнопки на судейском пульте.

Инженерный интерфейс

Мультивьювер

Четыре камеры

Одна камера

Полноценный жестовый интерфейс для судейского монитора

Системы videoReferee^® имеют встроенную поддержку жестового управления на судейском мониторе. Кроме стандартной функций увеличения/уменьшения изображения, жестовый интерфейс обладает функциями выбора камеры, поиска, управления воспроизведением видео, управления скоростью воспроизведения. Функции вызываются с помощью простых и интуитивно понятных жестов.

В отличии от Touchscreen, жестовый интерфейс значительно быстрее, не требует поиска и точного попадания в элементы управления, а также не расходует внимание судьи.

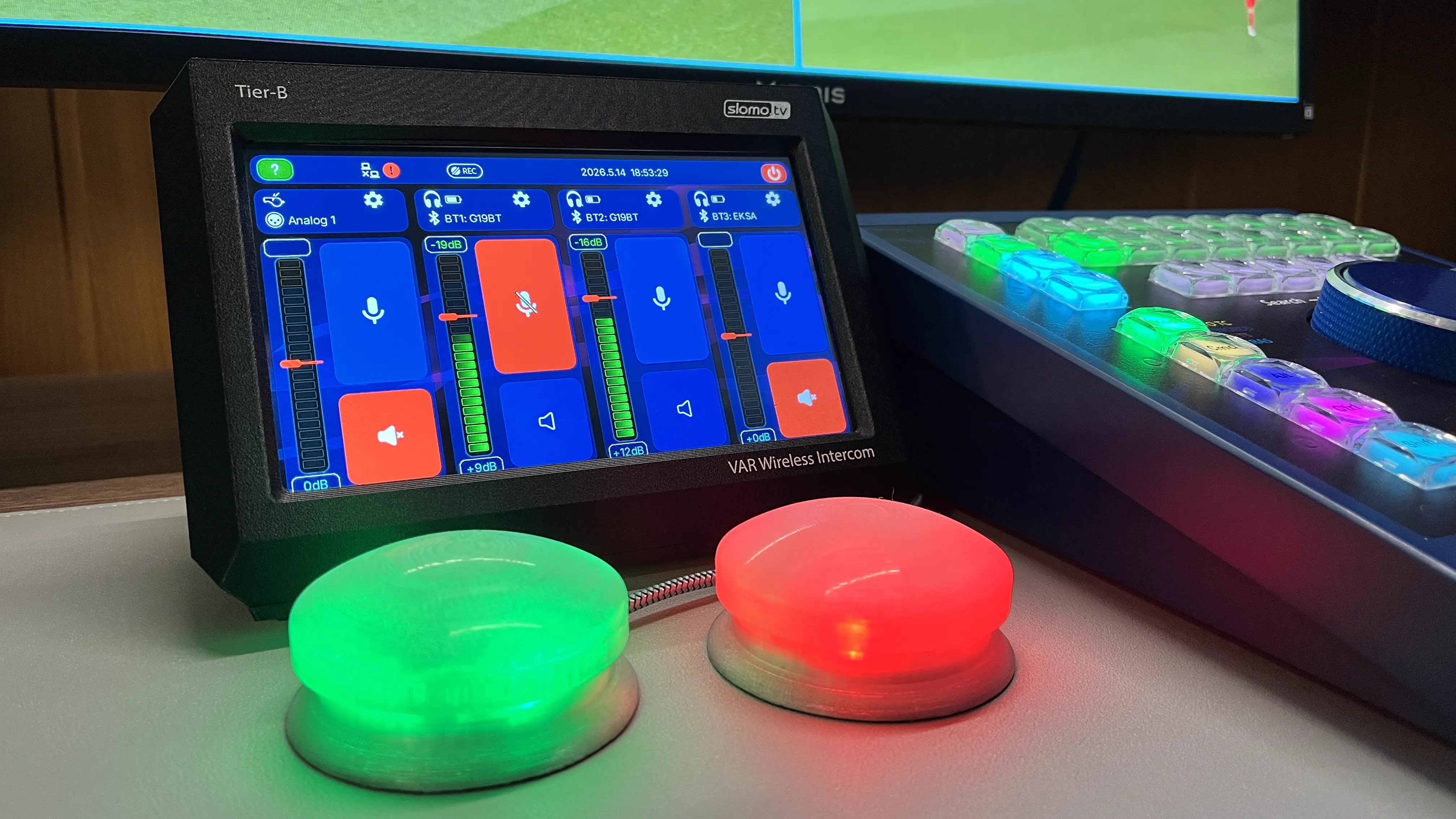

Судейские кнопки

К серверу может быть подключено до 6 конфигурируемых судейских кнопок. В стандартной конфигурации применяются 4 кнопки, каждая из которых может иметь одну из двух функций:

• установка метки – зеленая кнопка
• включение связи с судьей и установка метки – красная кнопка.

Сохранность записанного материала

Специально спроектированная файловая подсистема и запись с кодеком I-Frame DCT Based обеспечивают защищенность видеоматериала при потере электропитания и быстрое его восстановление при следующей загрузке сервера.

Опция редундантного блока электропитания сводит вероятность проблем с электропитанием на минимум.

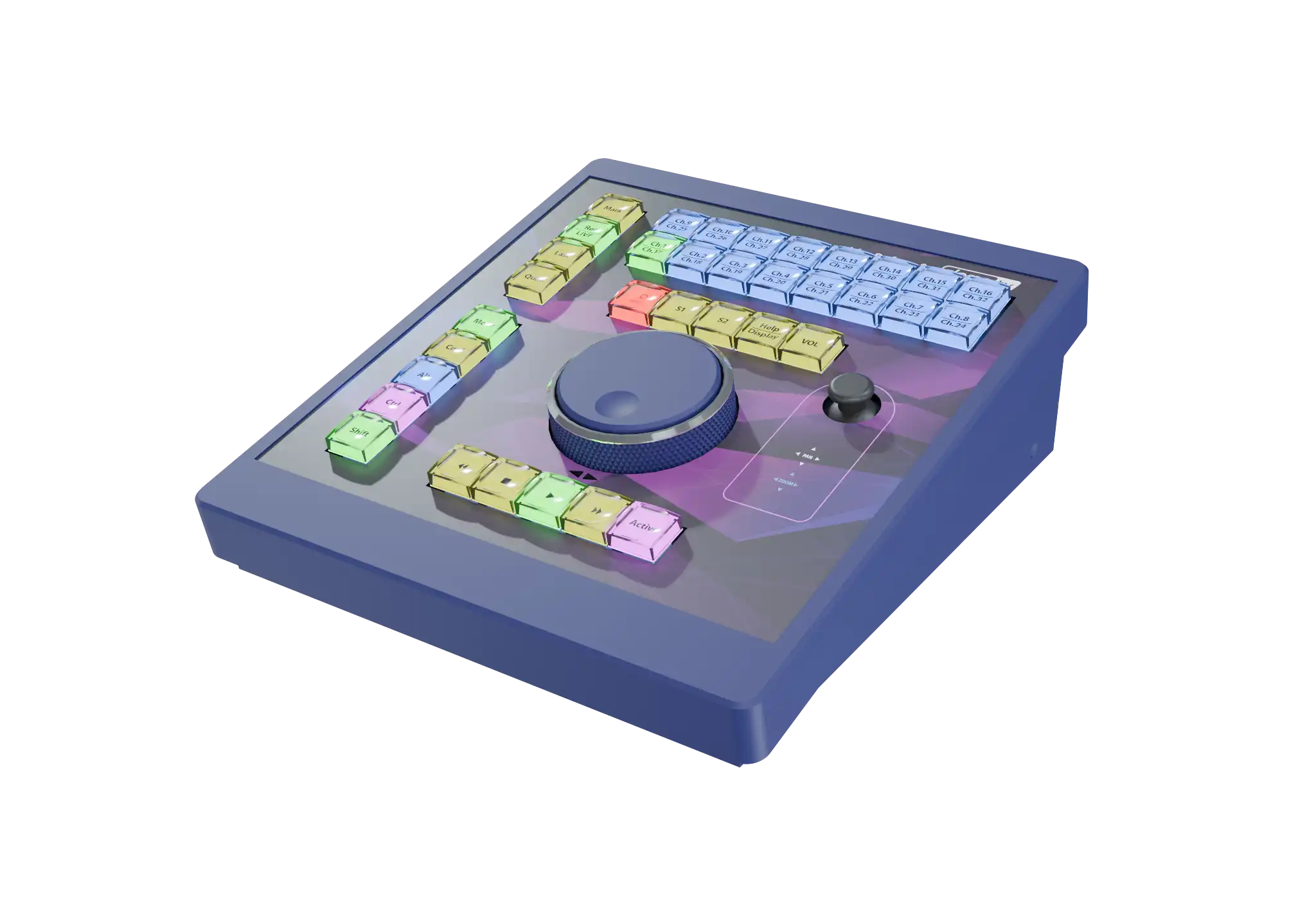

Специализированный судейский пульт Control-VR

Специализированный судейский пульт Control-VR собственной разработки значительно ускоряет скорость работы. Используя пульт видеосудья или оператор повторов получает мгновенный доступ ко всем камерам, пресетам и большинству функций.

Удобный пульт нового поколения Control-VR оснащен 35 кнопками с RGB подсветкой и фирменным Jog/Shuttle для позиционирования по записанному видео и управления воспроизведением. Подключение пульта выполняется по интерфейсам RS-232 / RS-485 / USB / Ethernet.

Удаленное управление

В комплект решения системы видеосудейства может быть добавлено специальное устройство VAR.IO для выноса органов управления системой на дальние расстояния – пульт, кнопки, клавиатура, мышь могут быть подключены путем использования локальной сети Ethernet. Это позволяет разместить в удобном месте комфортную зону управления на расстоянии от сервера. Также это решение позволяет реализовать управление несколькими серверами из одного места.

Интеграция с системами внутренней судейской связи

Система videoReferee^®-AV/AVM имеет интерфейс связи с судейскими интеркомами с возможностью записи переговоров судейского общения. videoReferee^® имеет аппаратную опцию сопряжения с интеркомом Vokkero с возможностью регулирования уровня звука.

Микрофон команды видеосудей активируется по нажатию выделенной кнопки. Разговоры между видеосудьей и главным судьей на поле записываются в сервер.

Цикличное воспроизведение момента

Для удобства разбора момента предусмотрено цикличное воспроизведение момента (Loop play) с выбираемой длительностью – 1 или 2 секунды, а также с произвольной длительностью с установкой входной и выходной меток. Loop play работает для одного или нескольких каналов в режиме «Квадратор». Управление осуществляется с пульта Control-VR.

Дублирование судейского интерфейса в зону просмотра повтора RRA

Система имеет RRA опцию: формирование выходного сигнала на монитор RRA, когда осуществляется разбор момента, и закрытие его фоновой картинкой или видео, когда судья не занимается разбором. Кроме того, эта же опция формирует графику по судейским решениям для направления в системы графического информирования зрителей (Venue Information Graphics) или телевещателю. Управление осуществляется с пульта Control-VR.

Расширенные возможности экспорта

Различные настройки экспорта обеспечивают получение видеоматериала в различных форматах файлов, включая MXF XDCAM HD422 50 Мбит/с. Экспортированы могут быть как отмеченные события, так вся запись целиком со всех камер. Возможность разметки позволяет получать файлы с нужными моментами определенной длительности.

Экспорт в специальные форматы файлов, совместимые с системой Академия, позволяет проводить обучение специалистов на настоящих игровых ситуациях с разбором реальных моментов.

Поддержка SSM камер

videoReferee^®-AV/AVM имеет опциональную поддержку Super Slow Motion камер большинства производителей. Количество SDI входов, необходимых для подключения SSM камеры, соответствует её скорости съемки.

Примеры камерной конфигурации для 8 каналов:

• Пять HD камер + одна 3x SSM камеры
• Четыре HD камеры + две 2x SSM камеры

Технология интенсивного обучения Академия

Специализированная технология обучения судей, ассистентов судей и операторов на основе сервера «Академия» помогает изучить и отработать порядок действий для разбора различных спорных моментов.

Данная система имитирует «живые» синхронные видеосигналы от камер или ПТС, используя библиотеку тренировочных клипов, и даёт возможность видеосудьям практиковаться в условиях, максимально приближенных к реальным.

Пользователь также может расширять библиотеку клипов или создавать собственную для постоянного повышения квалификации команды судей или подготовки новых.

Решение для футбола

Технология VOL

Система videoReferee^® интегрирована с технологией 2D / 3D виртуальной линии офсайда (VOL) компании Deltacast.

Системы SLOMO.TV VAR и Delta-offside обмениваются данными – отправка исходного изображение и получение изображения с VOL – через локальную 1GbE сеть для оперативного разбора спорных ситуаций.

Пульт управления Control-VR оснащён специализированной кнопкой «VOL» для передачи всех необходимых данных в систему Delta-offside, а также для вывода судьям обработанного изображения.

Рабочие места VAR / AVAR / RO

Стандартная конфигурация позволяет организовать рабочие места VAR, ассистента VAR (AVAR), оператора повторов. Расположение мониторов соответствует рекомендациям FIFA.

Система videoReferee^®-AV/AVM в деталях

• 12/16 каналов записи 3G*/HD
• Быстрая подготовка момента для разбора.
• Режим циклического воспроизведения
• Опциональная поддержка Super Slow Motion камер
• Регулируемая задержка отображения на мониторе судьи до 75 кадров (3х секунд)
• Анализ момента с обычной и замедленной скоростью
• ZOOM и хождение по кадрам и полям записанного видео – 50/60 отдельных фаз движения при работе со стандартным сигналом
• Интуитивный жестовый интерфейс – выбор камер, управление скоростью воспроизведения, ZOOM, покадровый просмотр
• Пульт Control-VR – мгновенный доступ к нужным камерам, пресетам, удобный поиск и разметка
• Оперативное создание пресетов камер и мультиэкранов
• RGB судейские кнопки – активация радиообмена между видеосудьей и главным судьей (разговор записывается), запуск контрольного секундомера, разметки событий
• Интеграция с технологией Virtual Offside Line (VOL)
• Интеграция с системой внутренней судейской связи
• Вывод судейского интерфейса в зону RRA и к телевещателям. Функция графического информирования зрителей (Venue Information Graphics)

* – опционально
