Мультивьюверы в видеопроизводстве
Ни одно крупномасштабное видеопроизводство невозможно без мультивьювера – системы отображения большого количества видеосигналов на одном экране. Всем участникам процесса — режиссёрам, техническому персоналу, операторам повторов, продюсерам, звукорежиссёрам, а также специалистам, задействованным в организации мероприятия, — необходимо одновременно получать видеопотоки с нескольких камер, чтобы принимать обоснованные решения в режиме реального времени.
Мультивьювер принимает сигналы от максимально возможного числа видеоисточников (например, камер, программных выходов, выходов серверов повторов, графических систем, технических камер) и передаёт эту информацию конечному пользователю в структурированном, легко воспринимаемом виде. Каждому конечному пользователю требуется собственный набор видеопотоков, адаптированный под его конкретную роль и обязанности.
Также желательно, чтобы конечные пользователи могли управлять компоновкой экрана многооконного монитора: в один момент им может понадобиться определённый набор камер, сфокусированных на ключевых точках действия, а в другой момент — иной набор, показывающий резервные ракурсы или дополнительные потоки. Возможность динамической перенастройки отображаемых окон гарантирует, что каждый пользователь видит именно то, что ему нужно, в нужный момент.
Высококачественный мультивьювер — это сложное устройство с широкими возможностями, и, как правило, соответствующей ценой. Тем не менее, такие вложения оправданы за счёт повышения эффективности работы при реализации сложных проектов.
Разработка и преимущества MVWPro 2110

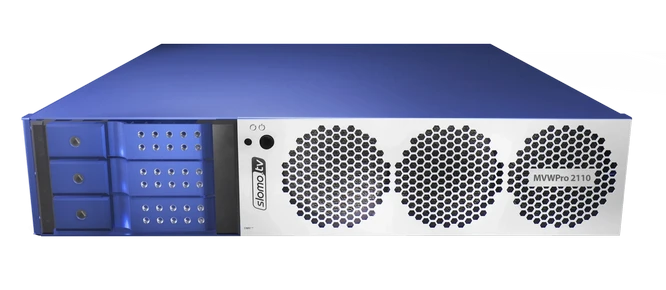

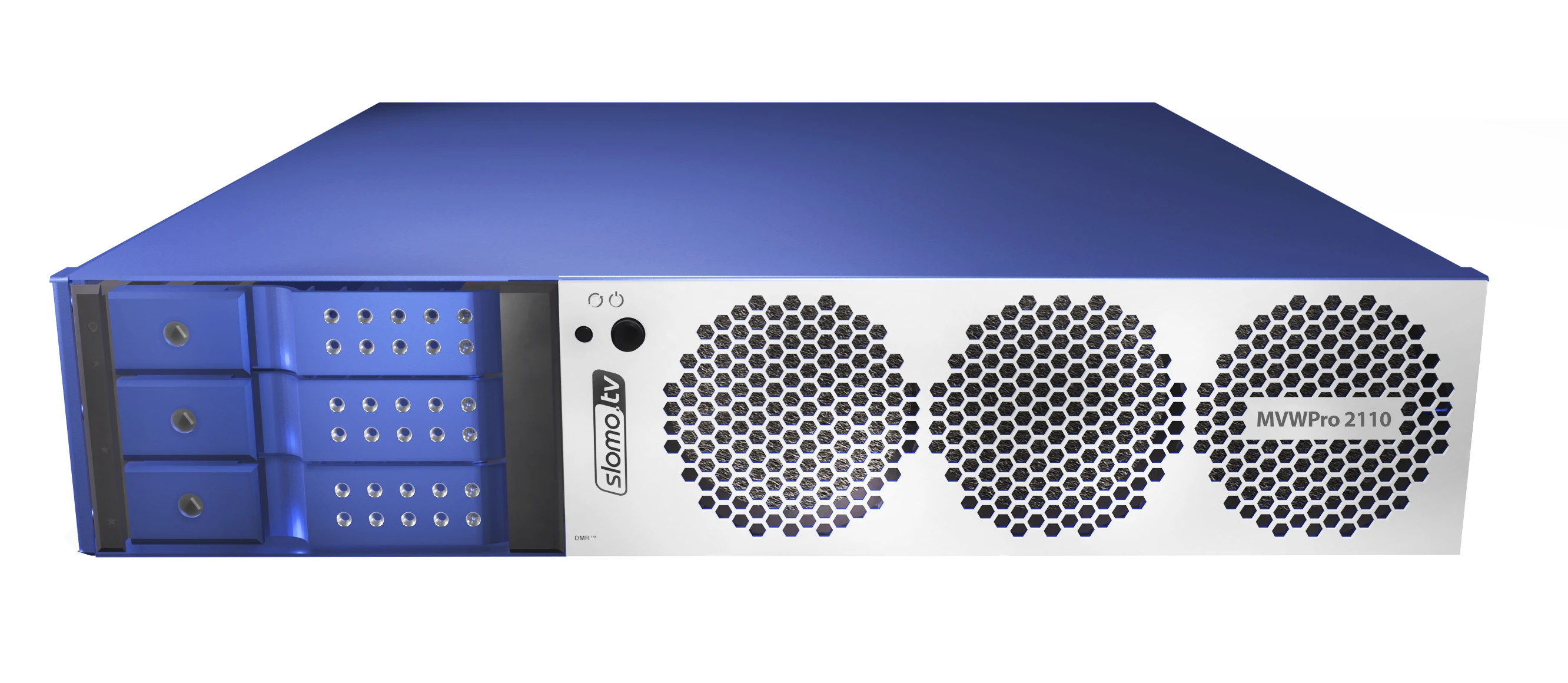

С ростом доступности оборудования, поддерживающего стандарт ST 2110, команда SLOMO.TV разработала экономичный и надёжный мультивьювер MVWPro 2110 на базе серверов серии Arrow, что позволяет новому устройству легко интегрироваться в существующие инфраструктуры.
Преимущества использования MVWPro 2110:
Сокращение кабельной инфраструктуры
При работе с мероприятием, включающим 64 видеоисточника, использование SDI потребовало бы 64 входных кабеля для «красной» подсистемы и 64 — для «синей» подсистемы, то есть всего 128 кабелей. При использовании SMPTE ST 2110 вся установка работает на базе существующей инфраструктуры и ограничивается всего 8 оптоволоконными кабелями, подключёнными к маршрутизатору.
Эффективная передача каналов
ST 2110 обеспечивает впечатляющую плотность потоков:
- 32 канала 3G-SDI могут передаваться через один разъём;
- 8 каналов UHD могут проходить через один кабель;
- один разъём 100 Гб поддерживает до 100 видеопотоков.
Это существенно сокращает физическое пространство, необходимое для оборудования, кабелей и разъёмов, — значительное улучшение по сравнению с привычными устройствами.
Настраиваемые выходные сигналы
Выходные сигналы мультивьювера передаются по той же кабельной инфраструктуре. MVWPro 2110 предоставляет 32 полностью настраиваемых выходных канала, каждый из которых поддерживает компоновку до 128 окон. Возможность быстрой динамической перенастройки отображаемых окон упрощает все рабочие процессы.
ST 2110 дополнительно повышает гибкость:
- интерфейс 100 Гб можно настроить для 8 каналов UHD или 32 каналов HD;
- количество входов/выходов больше не ограничено аппаратными средствами — возможности определяются программным лицензированием;
- для изменения рабочего разрешения требуется только перенастройка устройств (сервера, маршрутизатора, графического оборудования, мультивьювера) без необходимости замены физических кабелей.
-
Передача видео по Ethernet
Использование сигнала ST 2110 позволяет передавать видео в любое место по Ethernet инфраструктуре. Такой подход значительно экономичнее, чем использование стандартных коаксиальных кабелей.
Дополнительные преимущества включают:
- поддержку смешанных видеосигналов (например, вход UHD, воспроизведение UHD, 3G для PGM OSD, PVW OSD и выхода мультивьювера);
- возможность использования одного устройства (например, сервера) в качестве маршрутизатора при достаточной мощности;
- использование стандартных SFP‑кабелей даже для UHD 4K (специальные разъёмы не требуются).
Более эффективное использование пропускной способности
Одно соединение SDI передаёт только один видеосигнал, в то время как соединение Ethernet 10 Гбит/с может одновременно передавать 3 видеосигнала. Варианты с большей пропускной способностью (200 Гб и 400 Гб) обеспечивают увеличение производительности в 2 и 4 раза соответственно, дополнительно оптимизируя использование пропускной способности.
Встроенное резервирование («красная» и «синяя» подсети)
Видеопроизводство для мероприятий высокой важности требует безотказной работы. С ST 2110 редундантность реализуется через «красную» и «синюю» подсети на уровне печатной платы — дополнительное оборудование не требуется.
Планы по дальнейшему развитию MVWPro 2110
Команда SLOMO.TV продолжает совершенствовать свои решения, чтобы соответствовать меняющимся потребностям отрасли. Наши планы по дальнейшему развитию MVWPro 2110 включают:
- увеличение количества выходных сигналов до 64;
- внедрение маркировки сигналов для соответствия стандартам;
- отображение уровней звука в виде графиков для интуитивно понятного мониторинга;
- поддержку ввода сигнала HDR с преобразованием в SDR для оптимального просмотра на стандартных мониторах без поддержки HDR.

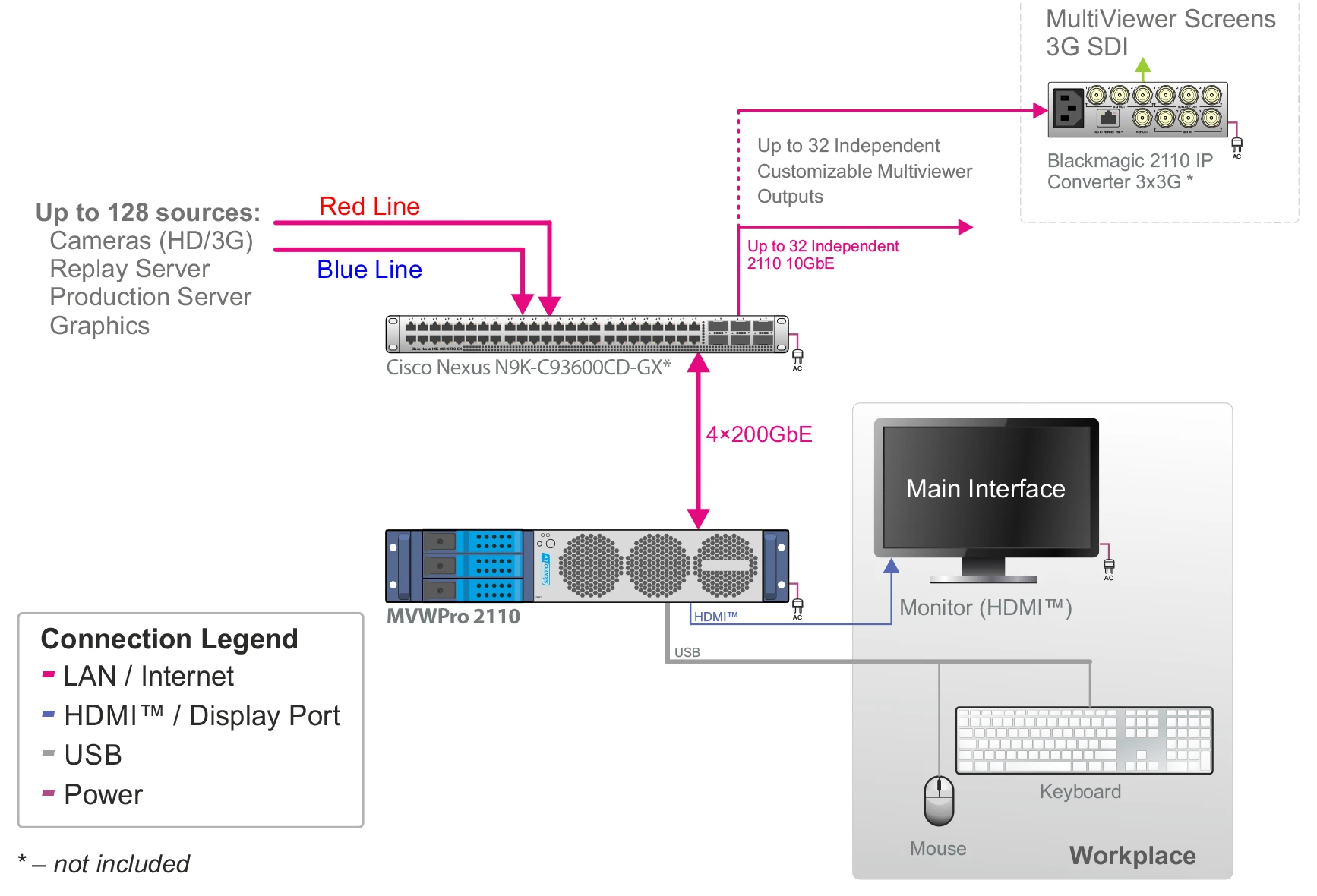

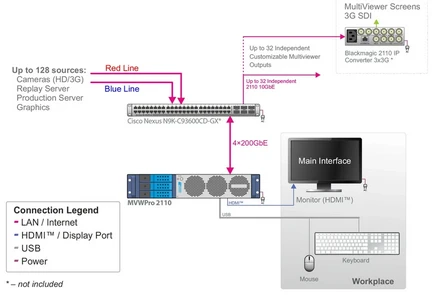

Подключение к MVWPro 2110 конечных пользователей
Для подключения конечных пользователей мы в настоящее время рекомендуем экономичное решение с использованием конвертера Blackmagic 2110 IP Converter 3x3G.
Такой подход помогает минимизировать затраты на инфраструктуру при развёртывании систем на базе SMPTE ST 2110, сохраняя при этом высокую производительность.
